Сервогидравлические испытательные машины

SINOTEST

Сервогидравлические испытательные машины Sinotest серии SDZ предназначены для испытаний материалов и изделий, работающих при циклической нагрузке. Благодаря возможности приложения различных по форме кривой и периодичности нагрузки машины данного типа могут использоваться для измерения усталостных свойств материалов, долговечности и механики разрушения. Помимо знакопеременных нагружений машины могут использоваться для длительных статических испытаний и имитации высокоскоростных нагружений (имитация ударных нагрузок).

Заказать Узнать подробнее

Описание оборудования

Конструкция рам испытательных машин может подразумевать различную компоновку гидросистемы с расположением цилиндра сверху или снизу от рабочей зоны. В зависимости от специфики испытаний рамы могут иметь от двух до четырех опорных колонн.

Перемещение штока контролируется с помощью магнитострикционного датчика перемещений и позволяет реализовать разрешающую способность на уровне 1 мкм, нелинейность - 0,01% (>40 мкм) и воспроизводимостью 0,001% (>2,5 мкм). Управление работой гидросистемы осуществляют клапаны ведущего мирового производителя - компании Mogg. Измерение усилия производится с помощью ячеек силоизмерителя разработки Sinotest и сторонних компаний (заказное исполнение). Благодаря использованию устройства выравнивания соосности машины способны обеспечивать этот показатель на уровне 0,5%. Машины работают под управлением программного обеспечения DynaTest Expert с простым и интуитивно понятным пользовательским интерфейсом, позволяющим задавать параметры испытаний, выставлять граничные условия и критерии, осуществлять формульные вычисления и выводить типовые отчеты на внешние носители информации и цифровые среды передачи данных.

Типы испытаний

Статическое растяжение/сжатие
Изгиб
МЦУ и МнЦУ
Коэффициенты линейной механики разрушения
Термомеханическая усталость
Рост трещины
Имитация условий реальной эксплуатации

Функциональность

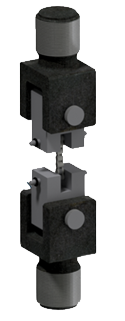

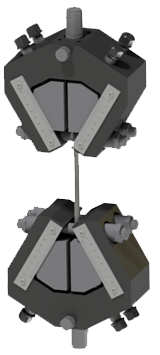

Захваты для испытаний тонких прутов

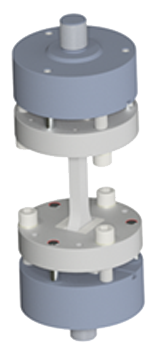

Захваты для плоских образцов с заплечниками

Захваты для шатуна ДВС в сборе

Захваты для зубчатых колес

Захваты для многорядных цепей

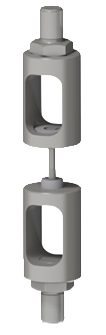

Захваты для круглых образцов с заплечниками

Оснастка и захваты

Разработка и производство гидравлических захватов и испытательной оснастки собственной конструкции для испытаний при нормальных условиях и высоких/низких температурах. Типовые приспособления включают в себя захваты и тяги для всех современных типов образцов, доступны заказные исполнения по чертежам заказчика или в соответствии с требованиями собственных технических условий.

Особенности

Двух- и четырехколонное исполнение для обеспечения максимальной жесткости рамы на кручение.
Устройство выравнивания соосности соответствует современным стандартам испытаний.
Современное программное обеспечение DynaTest Xpert 3.0.
Система сигнализации разрушения образца и отклонения от теплового режима позволяет машинам работать в автономном режиме.
Сервоактуатор серии ML с гидростатическим подшипником позволяет существенно снизить потери на трение, улучшить частотные характеристики и точность соблюдения функции нагружения.
Малошумная гидравлическая подсистема позволяет размещать оборудование в небольших помещениях и обеспечивает комфортные условия работы операторов.

Основные характеристики

Модель	SDZ25	SDZ50	SDZ100	SDZ500	SDZ1000	SDZ3000
Максимальная статическая нагрузка (кН)	25	50	100	500	1000	3000
Максимальная динамическая нагрузка (кН)	±10	±40	±80	±400	±800	±2400
Относительная погрешность измерения нагрузки (%)	0,5	0,5	0,5	0,5	0,5	0,5
Относительная погрешность измерения перемещения (%)	0,5	0,5	0,5	0,5	0,5	0,5
Относительная погрешность измерения деформации (%)	1,0	1,0	1,0	1,0	1,0	1,0
Частота воздействия (Гц)	120	120	120	50	50	5
Ход штока (мм)	±50	±50	±75	±75	±100	±125
Вертикальный диапазон (мм)	650	650	650	650	1000	1000
Ширина рабочей зоны (мм)	500	500	500	700х500	1040х1040	940х940
Высота рамы (мм)	3000	3000	3000	3400	4300	4700
Напряжение питания (В)	380	380	380	380	380	380
Энергопотребление (кВт)	15	15	22	37	75	148
Вес машины (кг)	1100	1100	1200	5500	14400	20700

Узнать стоимость
