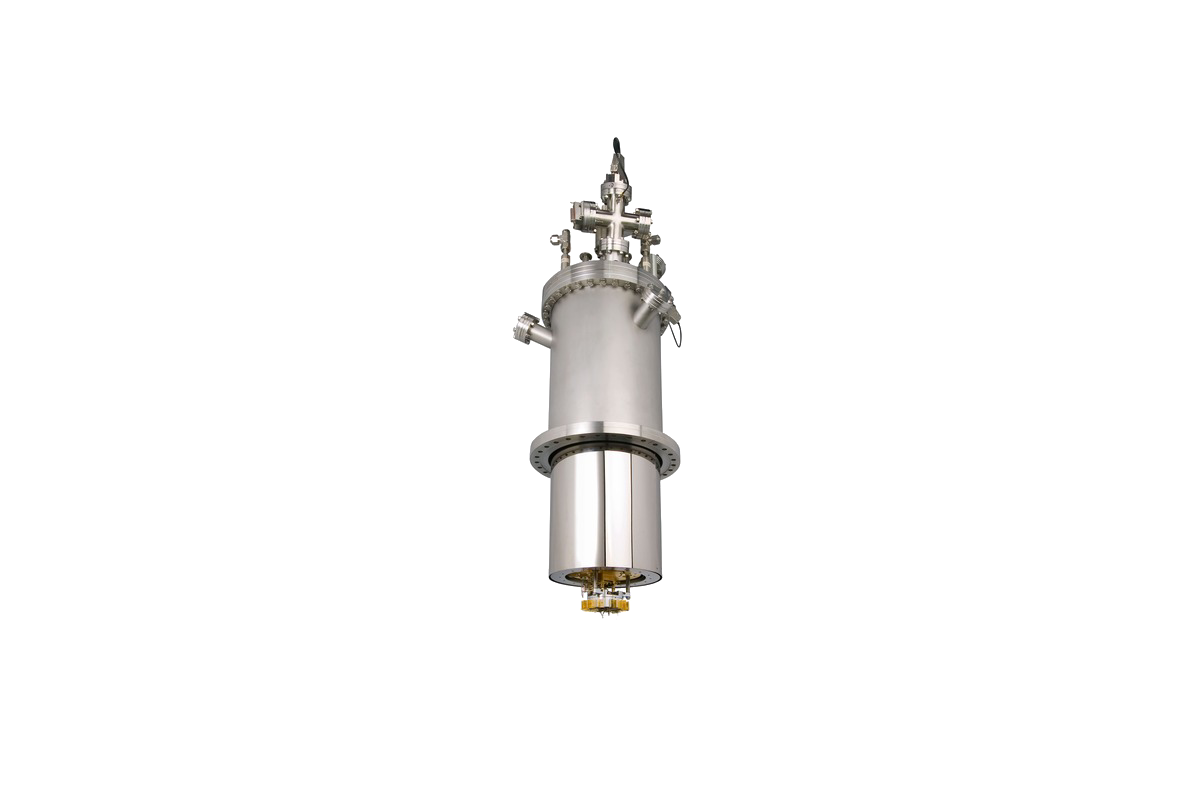

Сканирующий туннельный микроскоп, работающий при температуре ниже 5 K. Предназначен для исследования диффузионных процессов и атомных взаимодействий на поверхности.

Описание оборудования

   Метод низкотемпературной сканирующей туннельной микроскопии с момента выхода на рынок 15 лет назад в 1996 году остается востребованным в широком кругу научных областей. Визуализация и спектроскопия отдельных молекул, манипуляции атомами, графен, полупроводники и сверхпроводники — лишь некоторые из примеров приложений.

   При низких температурах подвижность адсорбатов уменьшается, это позволяет детально анализировать диффузионные процессы и взаимодействия между отдельными элементами на поверхности. Кроме этого, поскольку латеральная и вращательная подвижность оказываются «замороженными», появляется возможность изучать внутреннюю структуру молекул. Туннелирование становится более стабильным вследствие уменьшенной диффузии на зонде СТМ.

   Ключевые особенности:

   Работа при низкой температуре T < 5 K

  • Низкий температурный дрейф и высокая стабильность
  • Непревзойденная производительность STM/STS/IETS
  • Ведущая АСМ-технология QPlus
  • Работа с переменными температурами
  • Управляемое грубое 3D — позиционирование
  • Быстрое охлаждение
  • Безопасная и быстрая замена образца/кантилевера
Описание Сканирующая зондовая микроскопия при низких температурах LT STM
Функциональность
01
СТМ-изображение

02

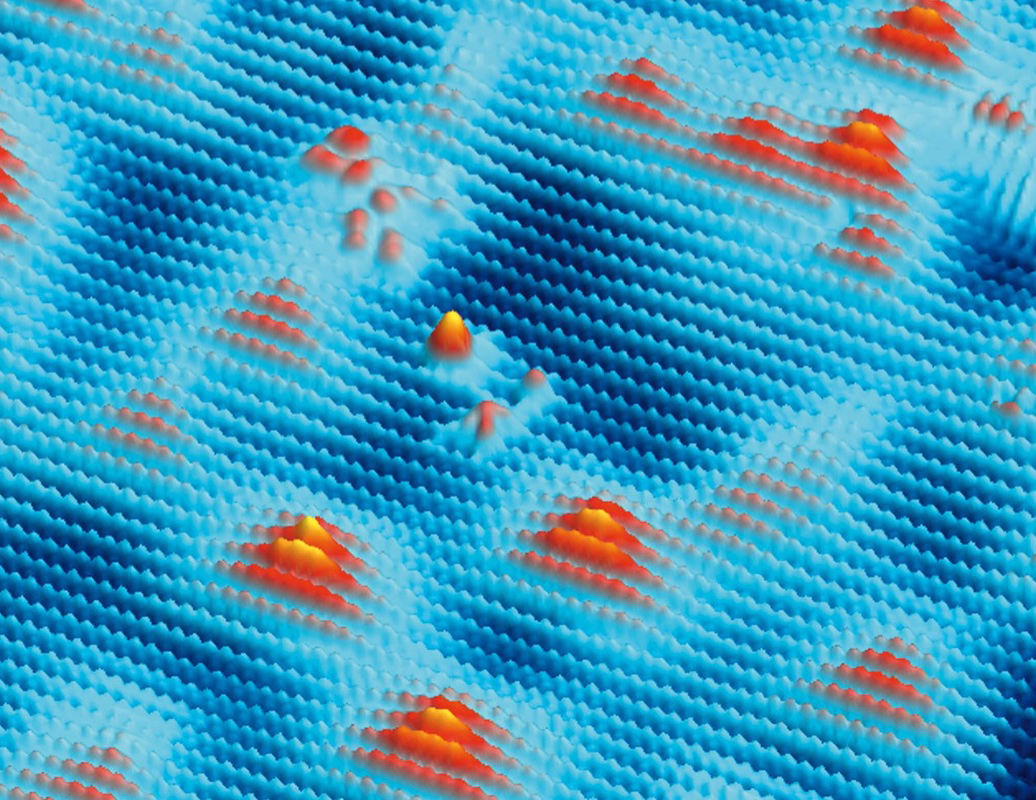

Манипуляции атомами серебра
Арсенид галлия GaAs, высоко легированного акцепторами цинка, в режиме постоянного тока при T=4,7 К
03

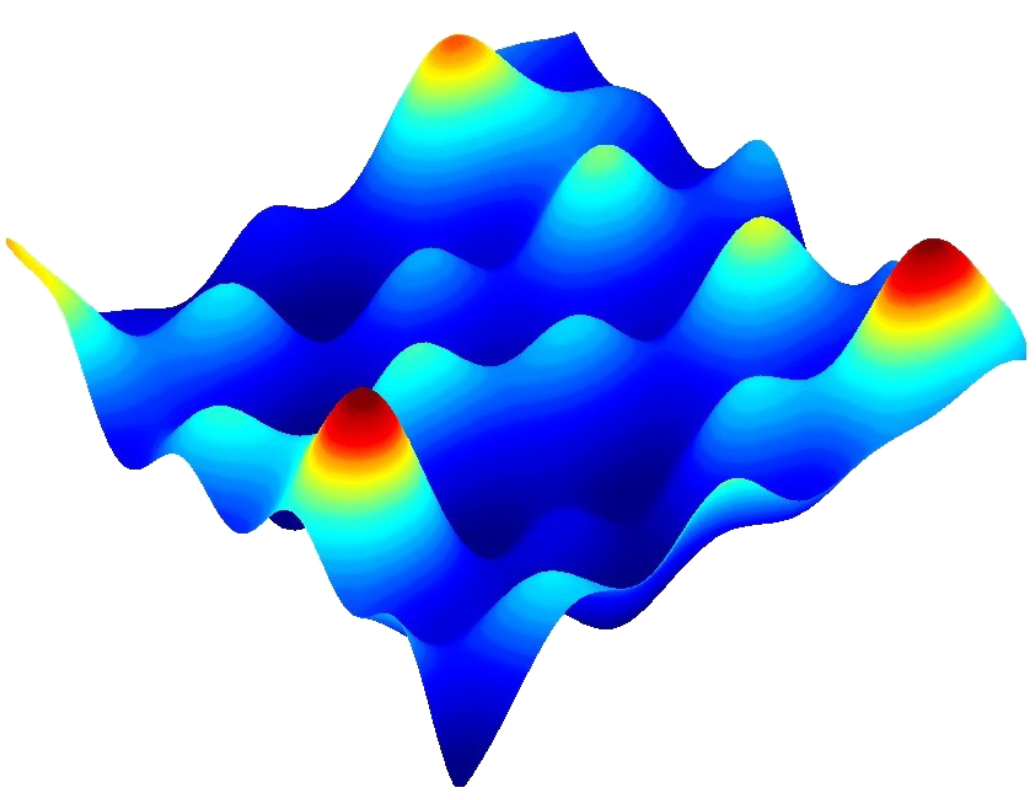

Волны зарядовой плотности

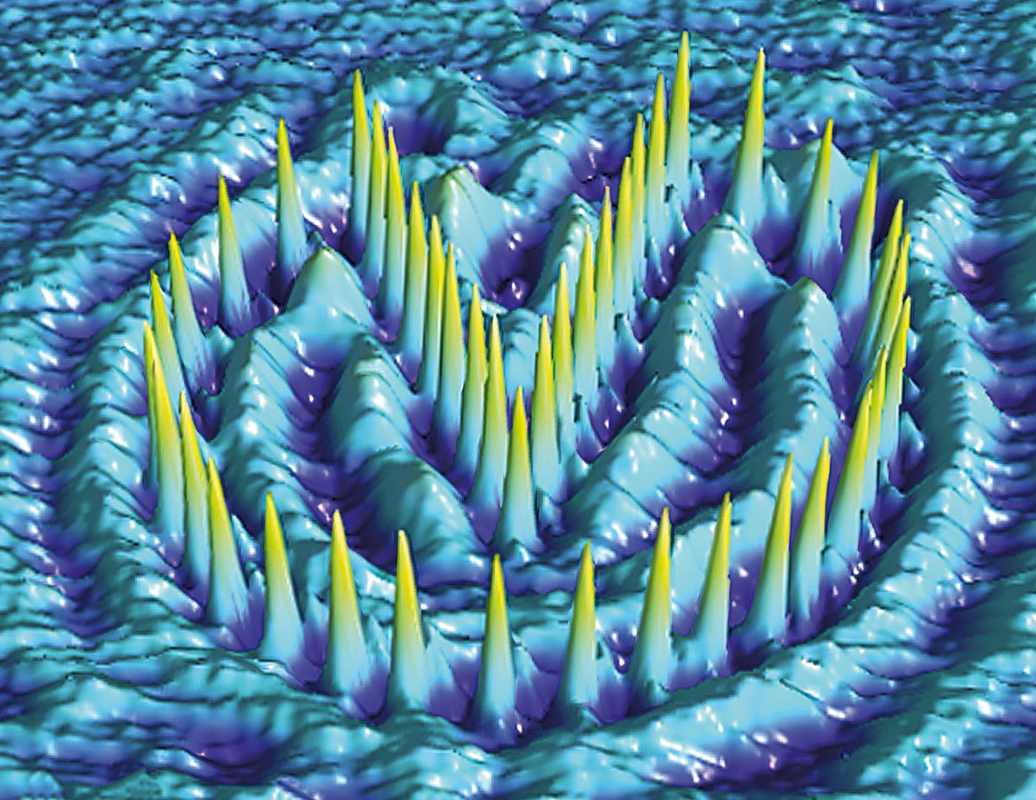

Для формирования логотипа Omicron при 4,8 К
04
СТМ-изображение
На поверхности NbSe2 при T=5 К
05

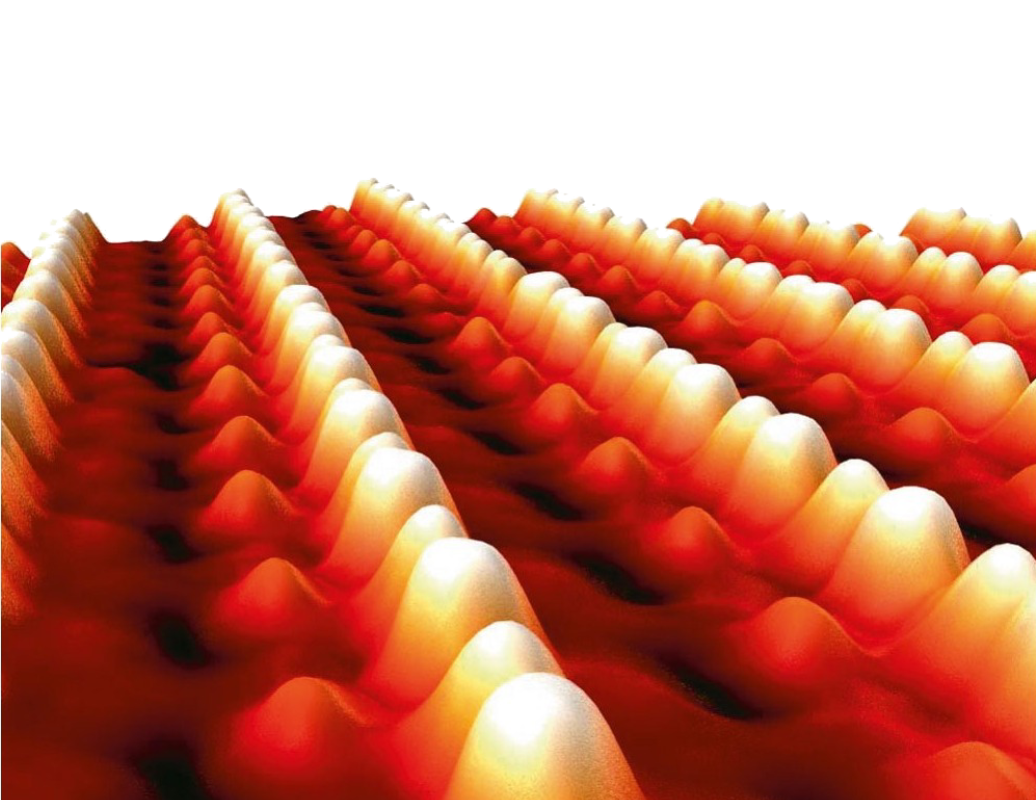

Многочастичный эффект
Массива самоорганизующихся платиновых нанопроводов на поверхности гелия
Новое поколение сканирующих зондовых микроскопов в низкотемпературных

СТМ системах

   Второе поколение систем с увеличенным временем выдержки жидкого гелия и азота обладает высочайшей стабильностью и минимизированным дрейфом, предлагая непревзойденную производительность при 5 К и позволяя проводить сложнейшие очень длительные экспериментыю.

   Создание и исследование различных наноструктур молекул или атомных структур, изолирующих поверхностей создает потребность в атомно-силовой микроскопии как методе визуализации и спектроскопии, комплементарном туннельной микроскопии. Технология QPlus АСМ была успешно интегрирована без ущерба производительности СТМ/СТС.

   Комбинация метода QPlus АСМ и СТМ имеет колоссальный потенциал для ряда приложений, включая манипуляции и силовое воздействие на отдельные молекулы на изолированных поверхностях.

Особенности LT STM

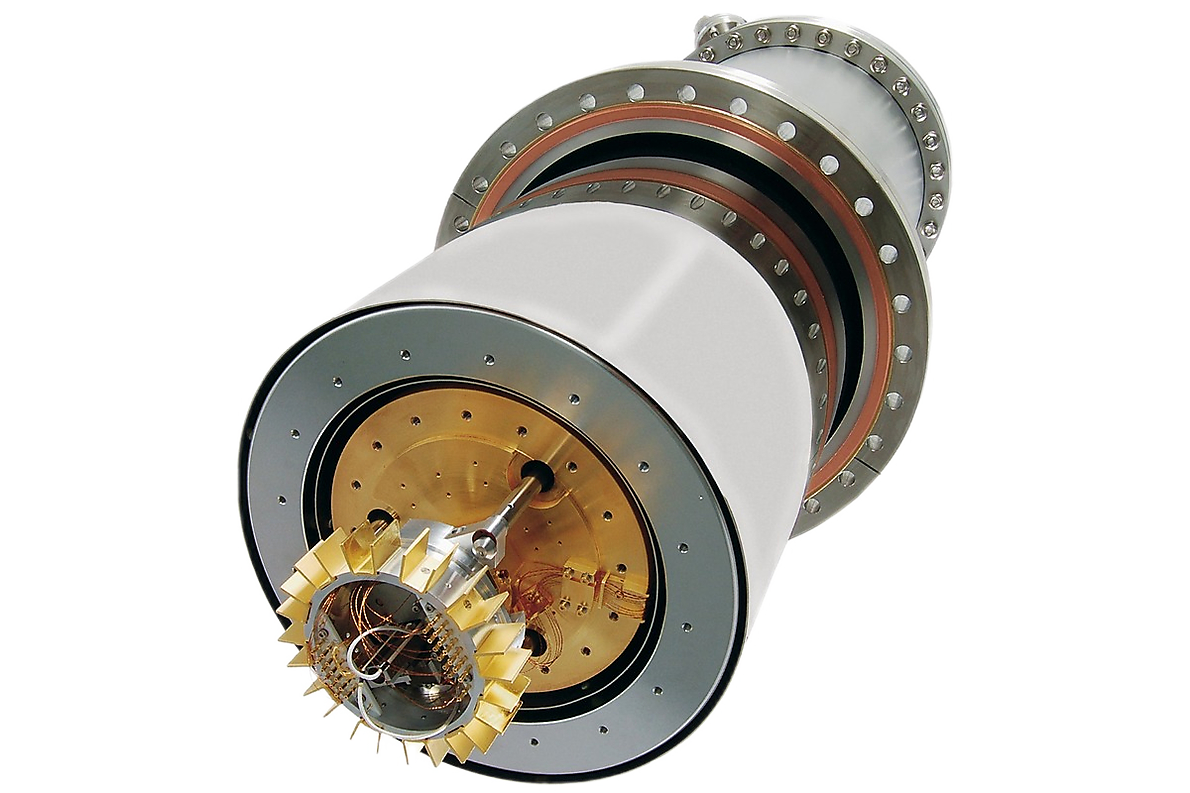

   Стол специально разработан для лучшей производительности и реализует эффективную изолирующую систему, основанную на сочетании упругой подвески и вихретоковом затухании.

   Совместно с очень жесткой конструкцией сканирующей головки данный стол обеспечивает
отличную изоляцию вибраций на уровне пикометров.

   Поддерживая высокую производительность сегодня, системы LT STM непрерывно улучшаются для большей функциональности и гибкости.

   Возможны персональные решения. Некоторые из примеров включают предварительно смонтированные отверстия на оптических осях, дополнительный капилляр для интеграции стеклянных волокон и держателей линз.

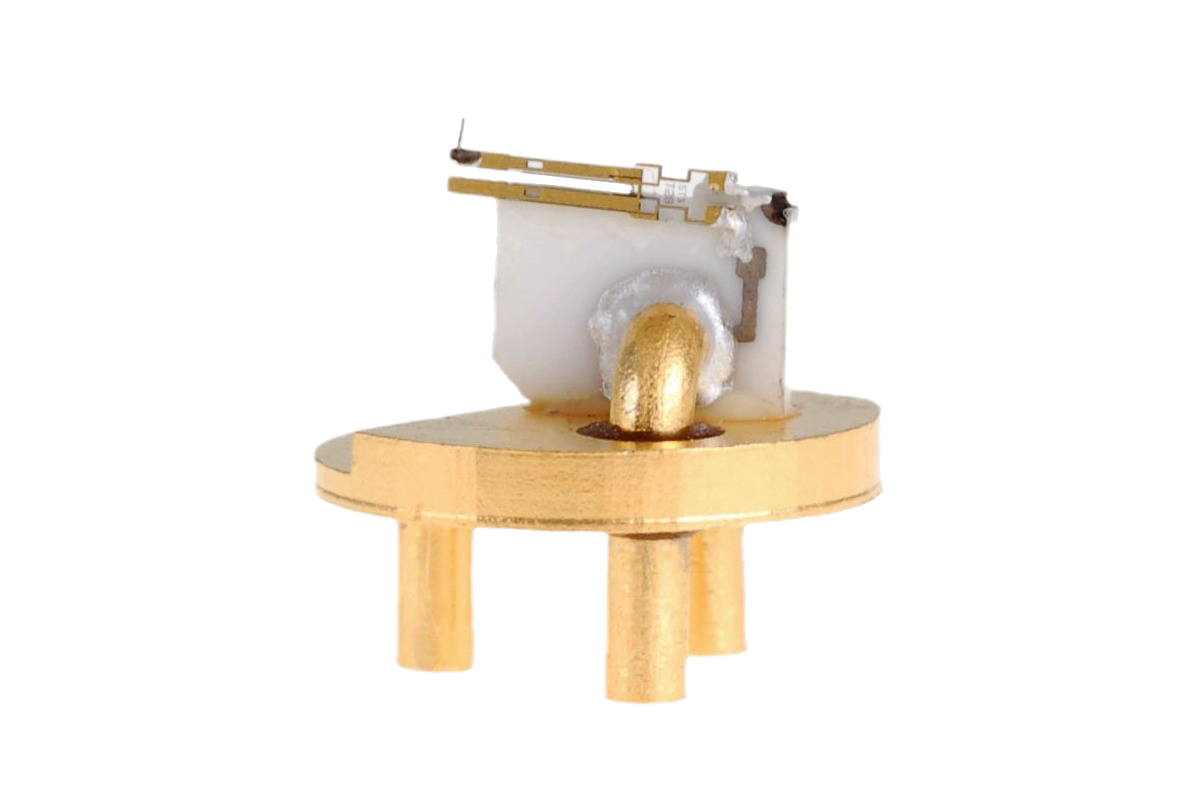

   Датчик QPlus гарантирует атомарное разрешение бесконтактного режима АСМ, одновременно поддерживая высокую производительность LT STM. Эталонные измерения на одиночных кристаллах NaCl(100), KBr(001), Si(111)7×7 и Au(111) продемонстрировали конкурентоспособность по разрешающей способности в сравнении с лучшими результатами традиционной АСМ. Атомарное разрешение в продуманной петле обратной связи и при температурах ноже 6 К можно поддерживать с амплитудами колебаний ниже 100 пм.

   Датчик использует кварцевый камертон для распознавания силы в бесконтактном режиме АСМ. Один зубец вилки фиксируется, в то время как зонд СЗМ возвышается над вторым. Таким образом, он действует как кварцевый рычаг, преобразующий колебания в электрический сигнал в результате пьезоэлектрического эффекта. Сигнал обратной связи основан на сдвиге частоты, возникающей из силового взаимодействия зонда с образцом. Специально разработанный уникальный метод предусиления обеспечивает дистанционное управление, основанное на чистом АСМ-сигнале.
