Нанозонд ScientaOmicon NANOPROBE LT

Нанозонд ScientaOmicon NANOPROBE LT
Нанозонд ScientaOmicon NANOPROBE LT
Нанозонд ScientaOmicon NANOPROBE LT
Нанозонд ScientaOmicon NANOPROBE LT

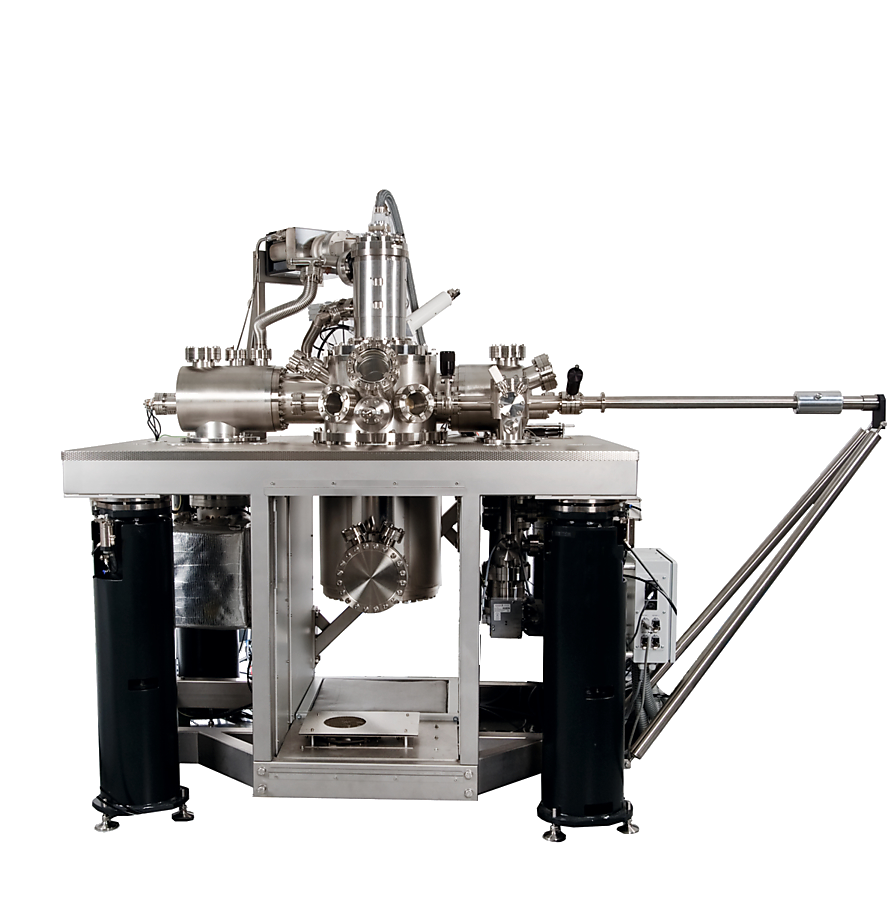

Четырехзондовая система с электронной колонной, объединяющая возможности наноманипулятора СЗМ и растровой электронной микроскопии.

Описание оборудования

   Внедрение отдельных наноустройств в огромную интегрированную схему является вызовом в области нанотехнологий. Современные исследования требуют вычисления локальных электрических параметров в сочетании с возможностью навигации зонда, что меняет размерность из области микрон в область нанометров.

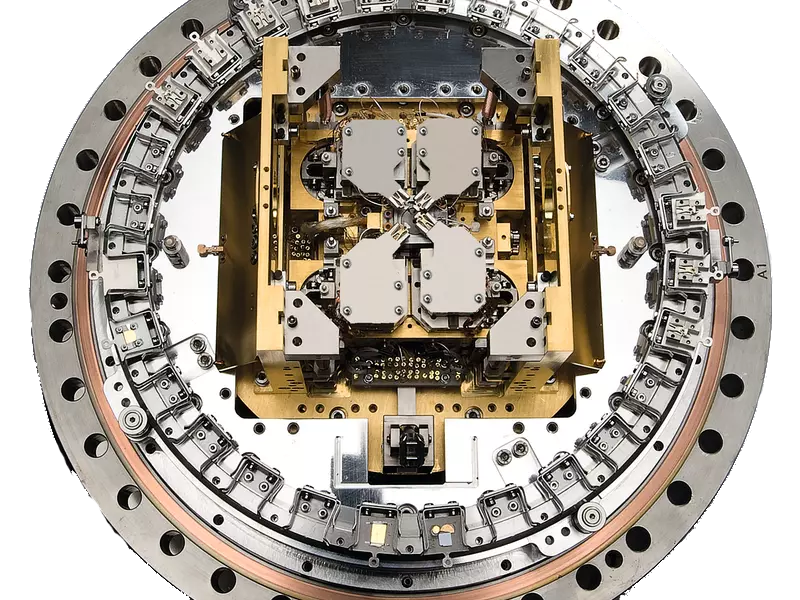

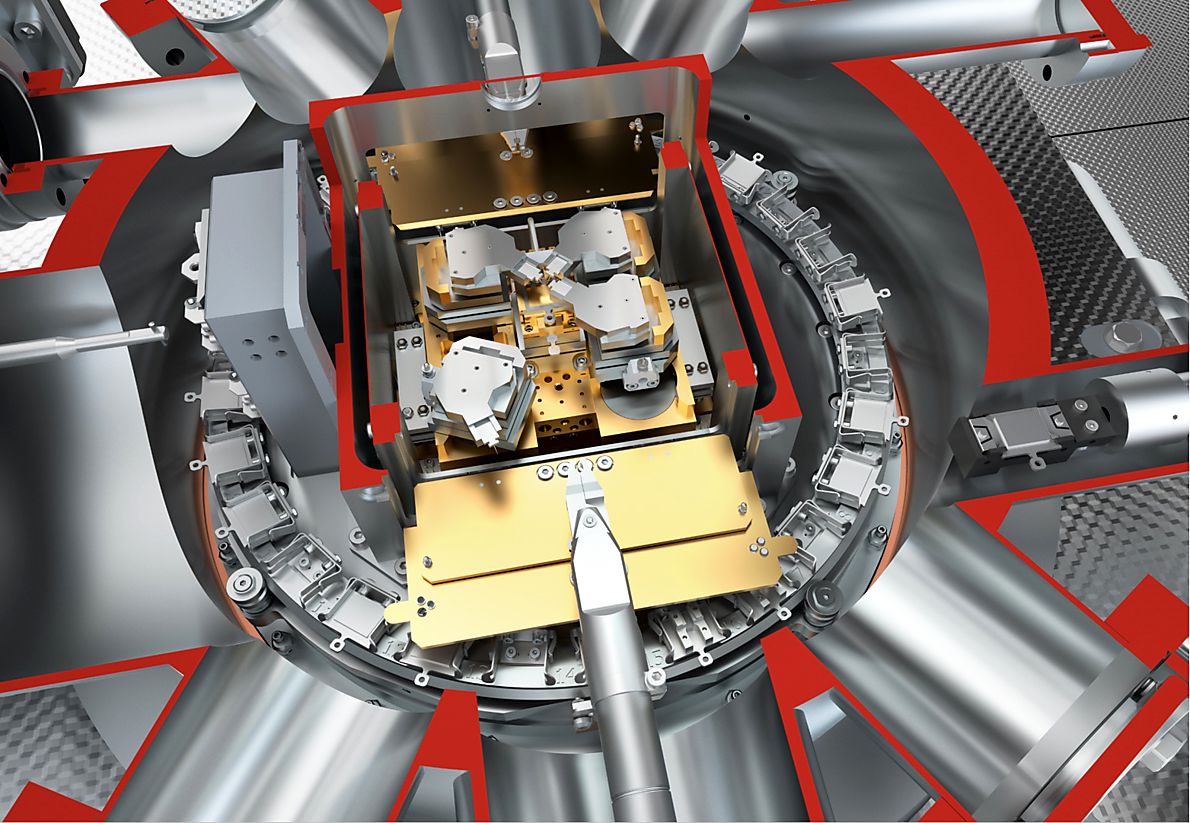

   Четырехточечный нанозонд NANOPROBE представляет собой искусный аналитический инструмент для локальных неинвазивных контактных измерений в четырех точках и функционального тестирования наноустройств в составе сложных схем и структур. Ключом к продвинутой технологии зондирования на наномасштабе служит зарекомендованная СЗМ Omicron, обеспечивающая высокую точность позиционирования зонда и безопасный подвод хрупкого острия диаметром несколько десятых нанометра и меньше.


   Ключевые особенности:
  • Четырехточечные измерения наноструктур (четырехточечный зонд)
  • Электрический контакт наноустройств
  • Безопасный и неразрушительный подвод зонда
  • Все возможности СТМ
  • Высокоразрешающая (<4 нм) визуализация СТМ для быстрой навигации зонда
  • Высокоразрешающая (<10 нм) визуализация СТМ для химического картирования
  • Реальные условия СВВ для создания чистой поверхности без артефактов
Описание Нанозонд ScientaOmicon NANOPROBE LT
Визуализация с помощью

СЭМ для быстрой навигации зонда

Для навигации четрырьмя зондами СТМ необходима возможность одновременного сканирования электронным микроскопом. Это обеспечивает широкое поле обзора для грубой регулировки положения зондов, а также тонкой настройки положения и быстрой локализации над нанометровыми структурами
Для быстрой настройки положения СВВ

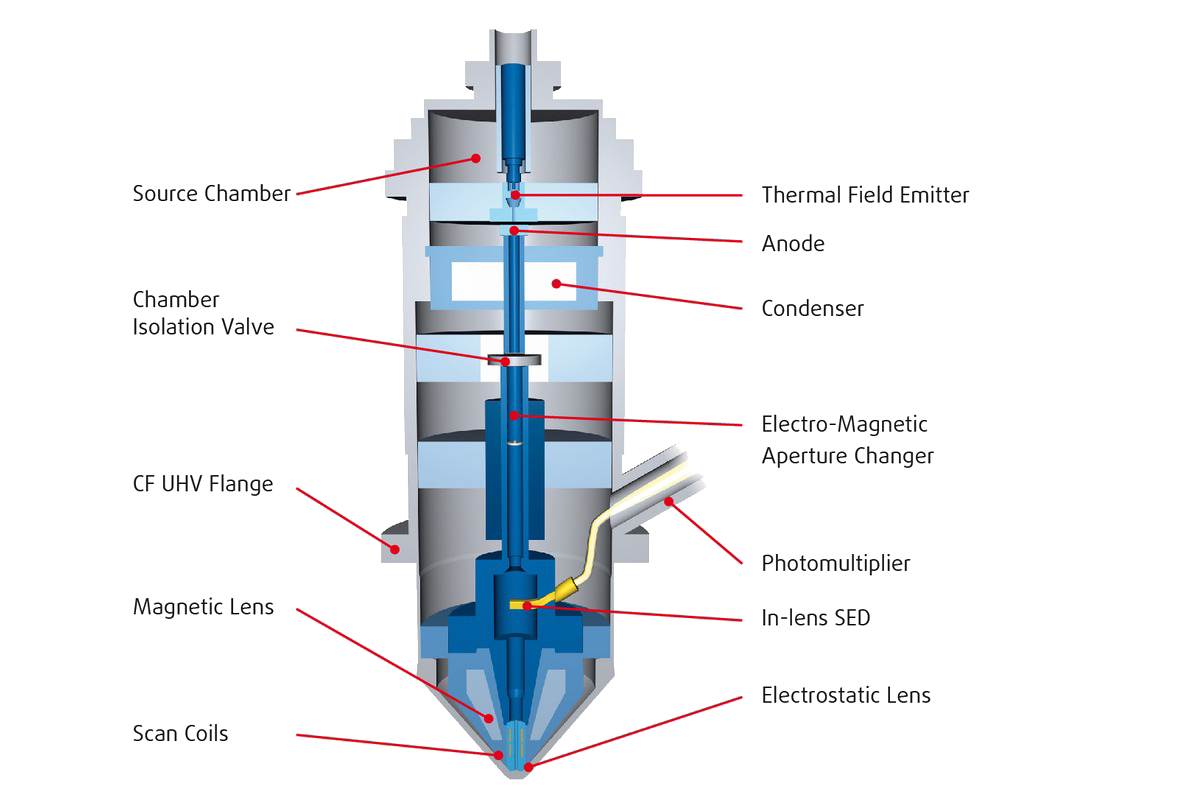

   Колонна Gemini обеспечивает доступ для химического картирования с помощью растровой оже-микроскопии, магнитной визуализации с помощью СЭМ с поляризационным анализом или других методов электронной спектроскопии. Уникальная возможность использования различных методик в одной области образца позволяет получать комплементарную информацию о проводимости, топографии, химических и магнитных свойствах.

   Улучшение разрешения в СВВ приборе NANOPROBE значительно влияет на возможности зондирующей системы. Локализация мельчайших структур и быстрое точное управление положением зонда теперь возможно при одновременной работе СТМ и СЭМ. Производительность СТМ не снижается даже в случае близких значений тока пучка СЭМ и туннельного тока.

   Низкоэнергетичный пучок в колонне Gemini снижает до минимума риск повреждения чувствительных образцов и делает возможной визуализацию практически непроводящих образцов благодаря минимизации зарядового эффекта в диапазоне энергий 1 кэВ. Условия сверхвысокого вакуума и отсутсвие углеводородов обеспечивают стабильное сканирование в сверхчистых условиях и позволяют избежать вызванное электронным пучком формирование графита. В случае, если сверхразрешение не требуется, можно использовать различные другие колонны СВВ СЭМ или оптические микроскопы.
