Спектрометр ESCALAB QXi XPS Microprobe

Thermo Fisher Scientific Inc.

Высокочувствительный и гибко настраиваемый рентгеновский фотоэлектронный спектрометр с уникальной двухдетекторной системой для прецизионного анализа поверхности. В базовой комплектации поддерживает методы XPS, ISS и REELS, с возможностью расширения функционала (HAXPES, AES, UPS, Рамановская спектроскопия, IPES). Интегрированное ПО Avantage обеспечивает полный контроль измерений и обработку данных.

Заказать Задать вопрос специалисту

Описание оборудования

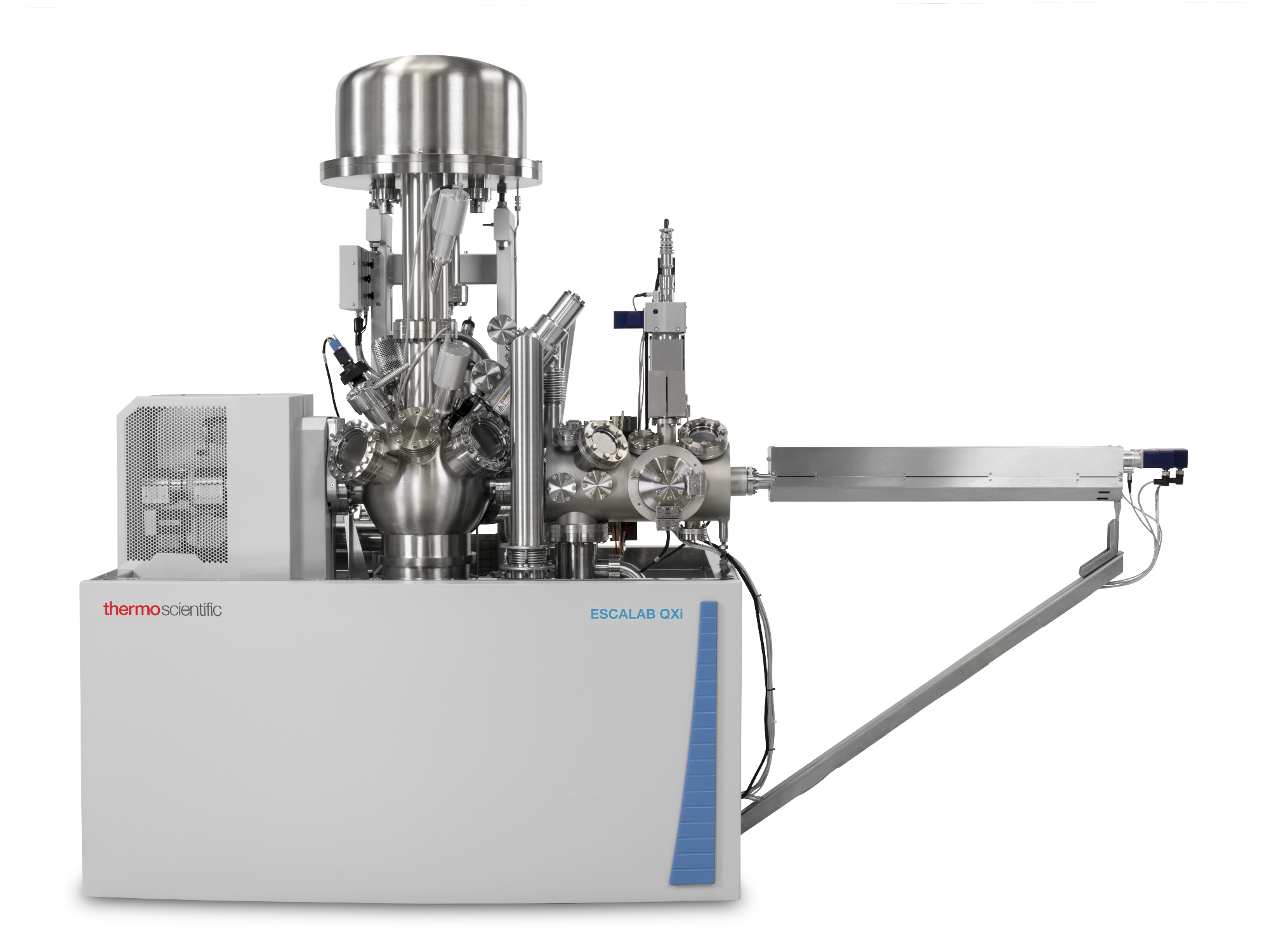

Рентгеновский фотоэлектронный спектрометр Thermo Scientific ESCALAB QXi сочетает высочайшую чувствительность и разрешение с количественным картированием и комплексными возможностями, обеспечивая беспрецедентную аналитическую производительность и гибкость исследований.

Это расширяемая оптимизированная система, предлагающая:

Превосходные характеристики XPS для спектроскопии и визуализации в высоком разрешении
Опциональный монохроматор с автоматическим переключением на источник Ag для исследований методом HAXPES
Уникальную двухдетекторную систему для сверхточного картирования с высоким пространственным разрешением
Мгновенное получение качественных спектров благодаря исключительной чувствительности

Ключевые особенности рентгеновского микроанализатора ESCALAB QXi

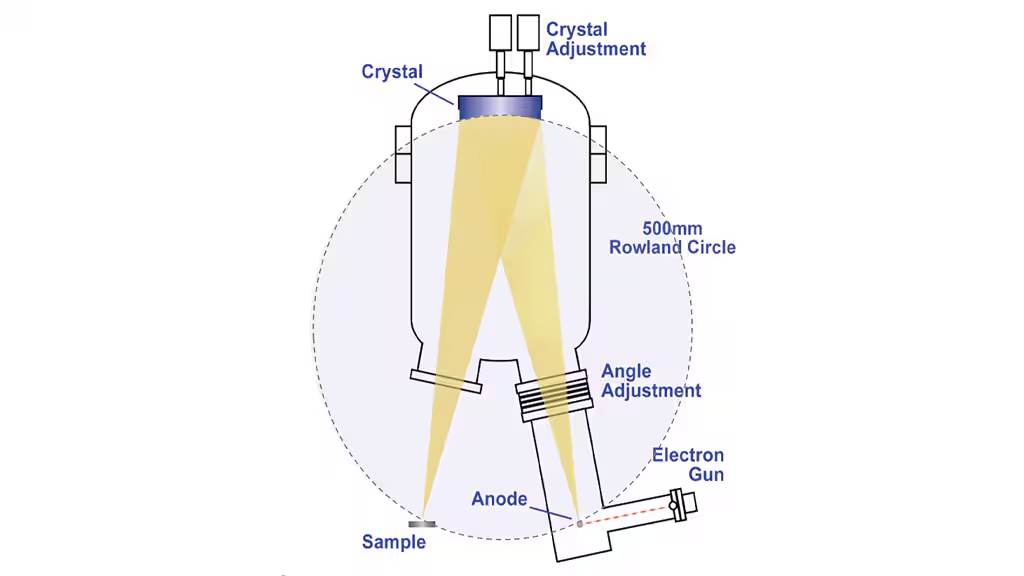

Прибор оснащен инновационным двухкристальным монохроматором с фокусировкой микропучка:

Рабочий круг Роуланда имеет диаметр 500 мм
Существует выбора между алюминиевым или комбинированным Al/Ag анодом
Имеется плавная регулировка размера аналитического пятна от 200 до 900 микрон

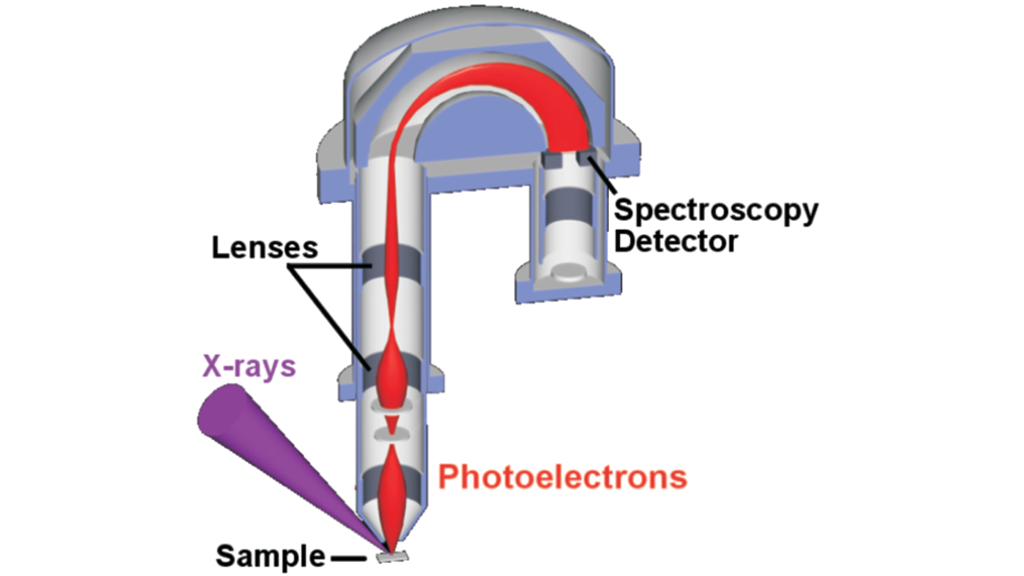

Прецизионная система детектирования. Специально разработанная оптическая схема включает:

Два независимых детекторных модуля
Унифицированные параметры для спектроскопии и визуализации
Детектор для высокоточной микроскопии

Система нейтрализации заряда сочетает:

Коаксиальный электронный источник для нейтрализации заряда на диэлектриках
Дополнительный flood-источник с низкоэнергетическими ионами и электронами (активен при выключенной магнитной линзе)

Пушки для XPS:

Базовая ионная пушка EX06
Опциональная MAGCIS с поддержкой: кластерного профилирования, моноатомного профилирования, ISS

Программная экосистема Avantage:

Возможен полный удаленный контроль за измерениями
Knowledge View: база обучающих материалов и справочников
Автоматизированная калибровка и обработка данных

Комплексные измерения. Платформа поддерживает:

Базовая комплектация: XPS, ISS, REELS
Опциональные модули: UPS, AES, HAXPES, Рамановская спектроскопия, IPES

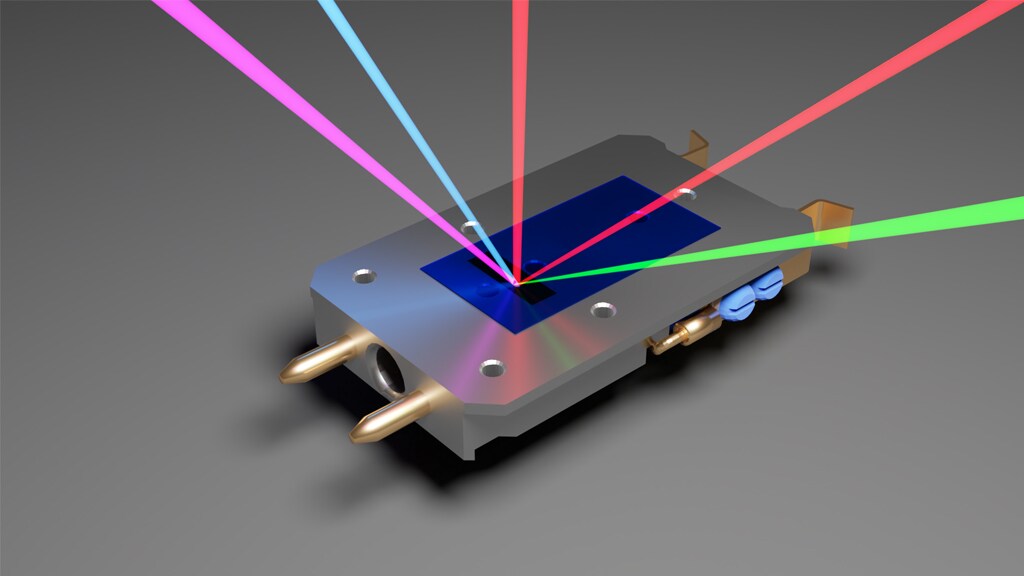

В комплект поставки входит калибровочный блок с образцами меди, серебра и золота, предназначенный для оценки чувствительности системы, установки линейности энергетической шкалы анализатора, калибровки ионного источника, юстировки рентгеновского монохроматора и определения передаточной функции анализатора.

Высоковакуумная система. Конструктивные особенности:

Камера анализа из мю-металла (5 мм) для магнитного экранирования
Турбомолекулярный + титановый сублимационный насосы
Давление <5×10⁻¹⁰ мбар

Стандартная камера пробоподготовки Preploc представляет собой комбинированный шлюзовой модуль для ввода и подготовки образцов, оснащенный портами для подключения различного вспомогательного оборудования, включая нагревательные и охлаждающие зонды, ионные пушки, камеры для обработки в газовой среде под высоким давлением, стойки для временного хранения образцов и системы подачи газов.

Преимущества

Превосходное разрешение измерений по энергии
Комплексный анализ поверхности даже в базовой конфигурации
Модульная архитектура для расширения возможностей
Гибкие решения для пробоподготовки

Особенности

Интегрированная платформа — управление, сбор и обработка данных полностью автоматизированы в программном обеспечении Avantage, обеспечивая воспроизводимость мирового уровня
Гибкость для решения сложных задач — модульная архитектура поддерживает разнообразные методы пробоподготовки и интеграцию с дополнительным вакуумным оборудованием
Идеальное решение для передовых исследований в области нанотехнологий, катализа, энергетики и функциональных материалов

Основные характеристики

Рентгеновский источник с монохроматором	Основной источник Al Kα с возможностью замены на автоматический двуханодный вариант (Al Kα/Ag Lα) для расширенного анализа
Энергоанализатор	Гемисферический анализатор на 180° с двойной фокусировкой и биполярной конструкцией, оснащенный раздельными детекторами для спектральных измерений и пространственного картирования
Источник ионов	Базовая комплектация включает моноатомную пушку EX06 с возможностью дополнения универсальным источником MAGCIS, поддерживающим несколько режимов работы
Система вакуумирования	Комплексная откачка с использованием двух турбомолекулярных насосов (для шлюзовой и аналитической камер) с опцией безмасляных форвакуумных насосов, дополненная автоматическим титановым сублимационным насосом
Позиционирование образцов	Пятикоординатный манипулятор с термостатированием Дополнительно доступен автоматизированный механизм транспортировки образцов из буферной зоны в аналитическую камеру
Базовые аналитические методики	XPS (рентгеновская фотоэлектронная спектроскопия) REELS (анализ потерь энергии отраженных электронов) ISS (исследование ионного рассеяния)
Дополнительные методы анализа	УФ-возбуждение для UPS Двухмонохроматорная конфигурация для XPS/HAXPES Прямое возбуждение для HAXPES Электронная пушка для AES и SEM IPES-анализ
Вспомогательные модули	Комплектующие для специальных задач: перчаточный бокс, герметичный транспортировочный модуль, широкоапертурный ионный источник EX03, система визуализации образцов
