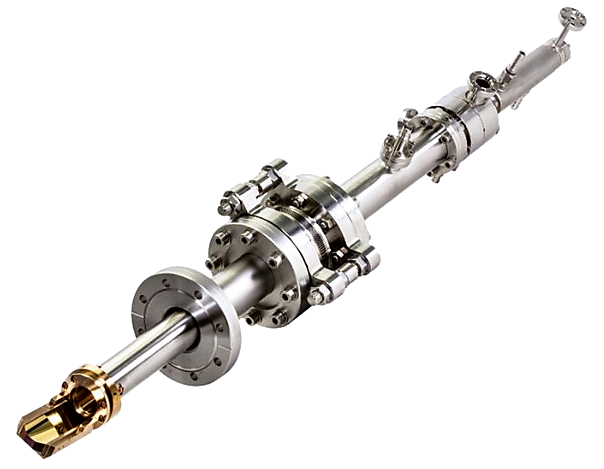

УФ источник HIS 14 HD

Scienta Omicron

Высоковакуумный УФ источник высокой плотности.

Заказать Задать вопрос специалисту

Описание оборудования

Особенности:

Поток фотонов: > 10¹⁶ фотонов / с · стер
Диаметр пятна: < 300 мкм (FWHM; 5:1 уменьшающая оптика)
Фотонная ширина линии: < 2 мэВ (HeI излучение)
Фотонная плотность потока: более чем в 50 раз превосходит несфокусированный источник
Регулировка потока фотонов: стабилизация тока разряда
Юстировка источника: визир в CF-63 порте
Откачка: две ступени дифференциальной откачки (третья ступень — опция)
Рабочее расстояние: прибл. 70 мм (расстояние до места измерения)
Глубина ввода источника: согласно требованиям заказчика

Дизайн продукта

Предназначен для ультрафиолетовой фотоэлектронной спектроскопии твердых тел с использованием газоразрядных линий HeI и HeII, а также других благородных газов и водорода. Источник HIS 14 HD представляет собой улучшенный вариант хорошо зарекомендовавшего себя FOCUS HIS 13. Малое пятно облучения 300 мкм делает источник HIS 14 HD идеальным выбором для фотоэлектронной спектроскопии с угловым разрешением (ARPES) или фотоэлектронной микроскопии (PEEM), где в небольшой области образца требуется создать высокую плотность потока излучения.

Ключевые особенности

Прочная конструкция с водяным охлаждением и соединением прямой видимости между газоразрядной областью и мишенью для легкого выравнивания.

Порт с визором облегчает позиционирование светового пятна на образце в диапазоне +/- 3°. Для специализированных ARPES экспериментов есть дополнительная третья ступень дифференциальной откачки для работы в диапазоне 10^-10 мбар. Фокусировка светового пятна вплоть до 300 мкм осуществляется с использованием современной оптической технологии, применяемой на синхротроне. Фототок в световом пятне 300 мкм составляет более 30 нА (алюминиевая фольга с приложенным напряжением смещения).

Источник HIS 14 HD имеет установочный фланец CF 63 ID (опционально — фланец CF 100 ID) и поставляется вместе с фланцем-переходником, позволяющим установку источника в вакуумную камеру заказчика (чертеж камеры предоставляется заказчиком).

Малошумящий цифровой источник питания обеспечивает газоразрядный ток вплоть до 300 мА для работы HeI и HeII линий. Минимальная ширина HeI линии возбуждения фотонов составляет менее 2 мэВ. Блок питания поддерживает автоматический розжиг плазмы и комплектуется датчиком давления Пирани.
