Источники ультрафиолетового излучения для UPS и ARPES

Для проведения эффективных измерений ARPES и УФ фотоэлектронной спектроскопии требуется не только анализатор энергии, но также и источник излучения. Scienta VUV5000 является узкополосным источником высокой интенсивности крайнего УФ диапазона. Он генерирует концентрированное излучение He I (21 еВ и 23 эВ) и He II (41 эВ) линий, причем плотность потока излучения, отнесенная к единице длины волны, сравнима с плотностью фотонного луча, доступной в лучших на сегодняшний день ондуляторных линиях. Кроме того, через 2 мм апертуру прибора излучается фотонный поток с интенсивностью примерно в 500 раз сильнее, чем УФ излучение, получаемое в обычных газоразрядных вакуумных источниках.

Превосходная стабильность VUV5000 делает его идеальным выбором для исследований сверхтонких пленок и наноматериалов, требующих чрезвычайно высокой интенсивности и длительного времени измерения. Кроме того, полоса пропускания источника в 1 мэВ позволяет использовать его для измерений с высокой разрешающей способностью: (а) образцов в газовой фазе и (б) кластерных материалов.

1) УФ источник VUV5000

VUV5000 является источником УФ излучения (He I и II линии спектра) наибольшей интенсивности из представленных в настоящий момент на рынке; кроме того, он обладает наименьшей шириной спектральной линии. Источником фотонов в VUV5000 служит гелиевая плазма, полученная при помощи метода электронного циклотронного резонанса. УФ источник VUV5000 очень прост в обращении: при повседневном использовании он управляется при помощи всего лишь двух кнопок, ВКЛ и ВЫКЛ, и никаких дополнительных настроек проводить не требуется.

2) УФ монохроматор VUV5040/5047

VUV5040/5047 представляет собой компактный монохроматор УФ диапазона, оптимизированный для эффективной работы как с He I, так и He II линиями спектра. Прибор позволяет полностью разделить He Iα и He Iβ линии, обладая при этом полосой пропускания в 1 мэВ. По желанию заказчика, на выходе монохроматора может быть установлен как фиксированный, так и выдвижной концевик.

Варианты доукомплектования монохроматора VUV5040

Существует несколько вариантов сборки монохроматоров VG Scienta. Все компоненты обратно совместимы с предыдущими версиями приборов. Доукомплектование позволит:

• улучшить дифференциальную откачку;
• увеличить пространство для размещения образца посредством замены фиксированного концевика монохроматора на выдвижной;
• облегчить стыковку с блокирующими системами безопасности.

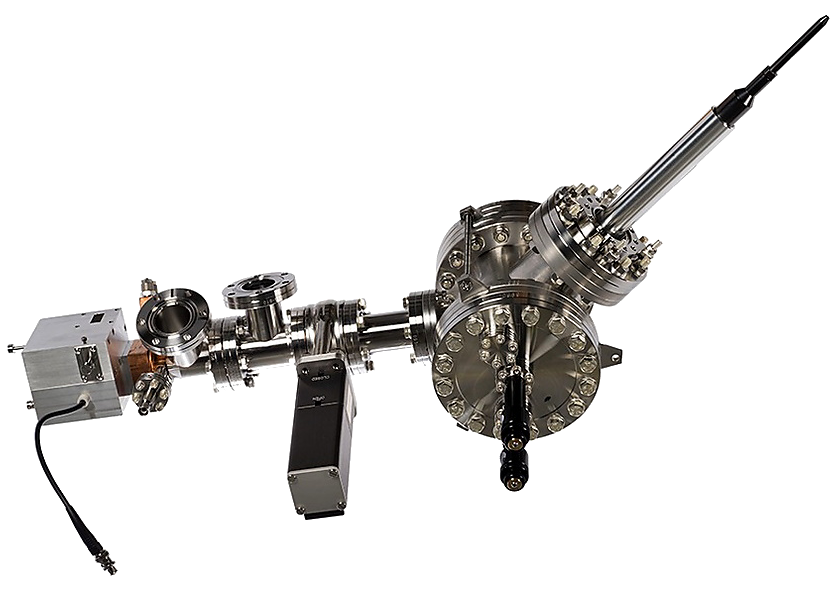

Стандартный VUV5k-модуль состоит из УФ источника VUV5000 и УФ монохроматора VUV5040 и является лучшим прибором из представленных в настоящий момент на рынке. Входящий в комплект поставки УФ источник VUV5000 (He I и II линии спектра) обладает наибольшей интенсивностью излучения вкупе с наименьшей шириной спектральной линии. А уникальная особенность УФ монохроматора VUV5040 заключается в использовании всего диапазона УФ источника VUV5000, в результате чего исследуемый образец облучается монохромированным УФ светом чрезвычайно высокой интенсивности.

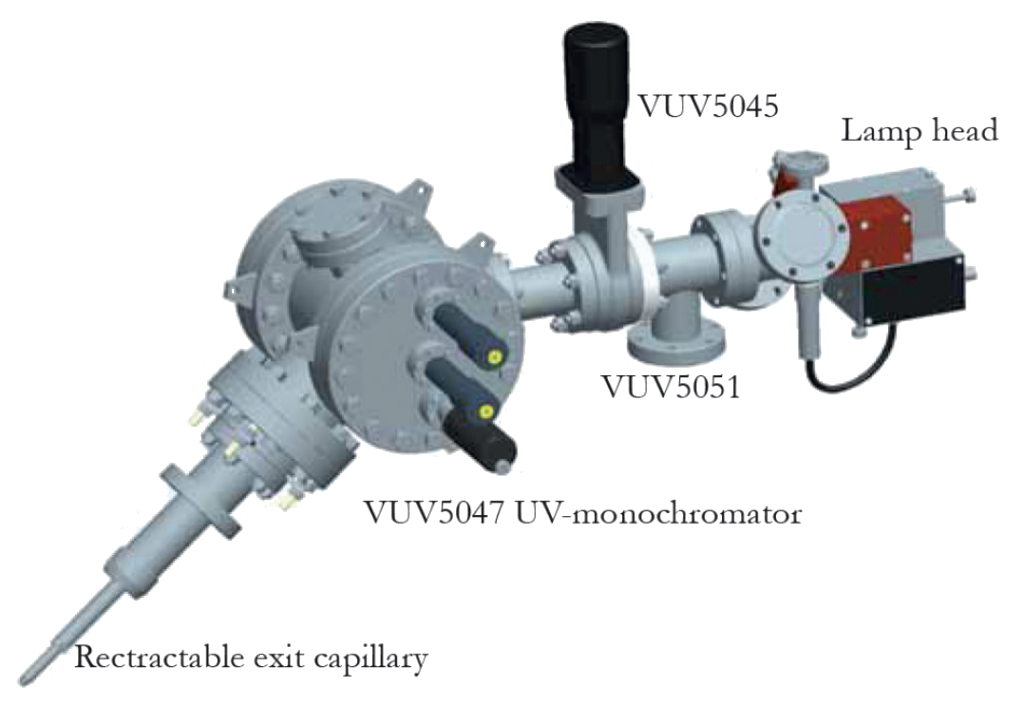

VUV5k-модуль с выдвижным концевиком состоит из УФ источника VUV5000 и УФ монохроматора VUV5047. В отличие от УФ монохроматора VUV5040, модель VUV5047 обладает выдвижным концевиком с рабочим ходом 65 мм. Остальные технические характеристики двух приборов совпадают.
