Модульная измерительная система Alpha-A

Частотный диапазон

Alpha-АL 3 мкГц – 300 кГц;

Alpha-АK 3 мкГц – 3 МГц;

Alpha-АN 3 мкГц – 20 МГц;

Alpha-АТ 3 мкГц – 40 МГц

Скорость измерения

Повышенная

Скорость измерения

10^-4 – 10⁵ изм./сек

опция NEISYS 1 MPts до 10⁶ изм./сек

опция NEISYS 10 MPts до 10⁷ изм./сек

Выходной сигнал встроенного генератора

45 мкВ – 1,36 В переменного тока (действующее значение) с согласованной нагрузкой 50 Ом

Интерфейс ZG4

Для получения полного функционального аналога одноблочного анализатора Beta требуется соединение анализатора Alpha-A с интерфейсом ZG4

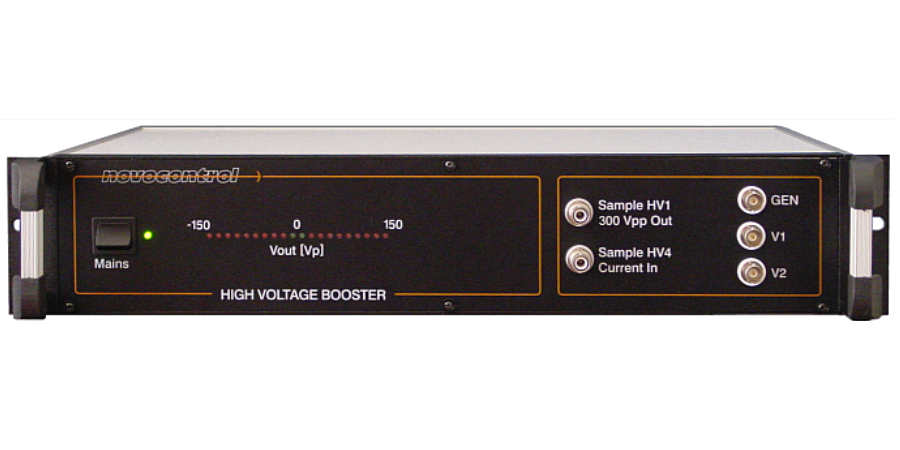

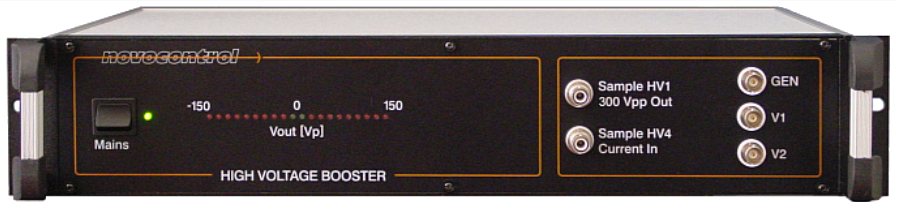

Высоковольтный интерфейс HVB300

Напряжение смещения

от – 150 до +150 В при максимальном токе 70 мА (опция В)

Выход переменного тока

от 5 мВ до 106 В (действующее значение) при максимальном токе 70 мА при согласованной нагрузке 200 Ом

не более ± 150 В постоянного тока

3 мкГц – 1 МГц

1 Ом – 1 ПОм

1 фФ – 1 Ф

10^-4 – 10⁵

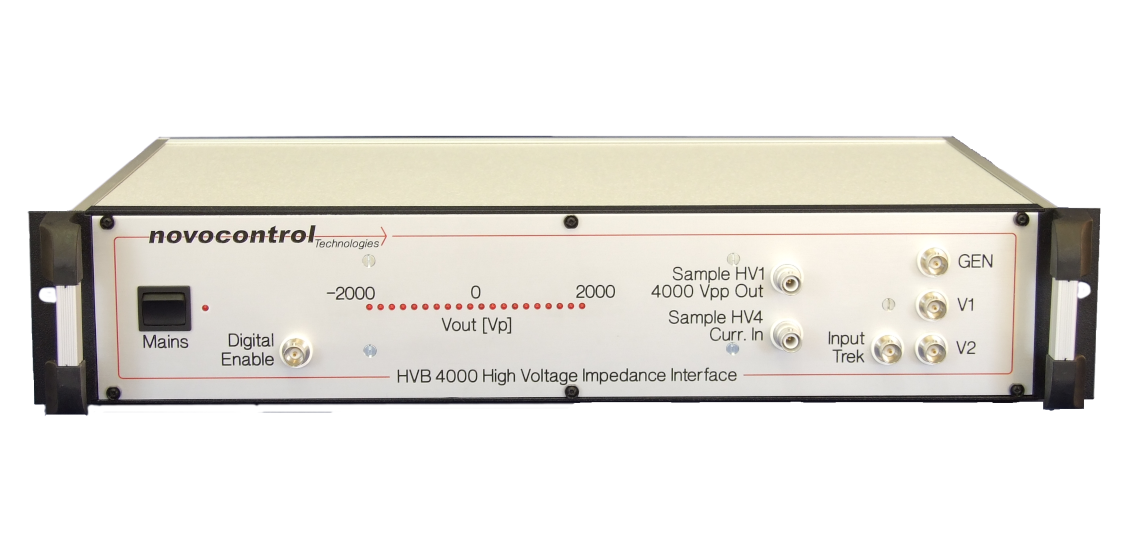

Высоковольтный интерфейс HVB4000

Напряжение смещения

от – 2000 до +2000 В при максимальном токе 2,7 мА (опция В)

Выход переменного тока

от 20 мВ до 1414 В (действующее значение) при максимальном токе 2,7 мА при согласованной нагрузке 750 кОм

не более ± 2000 В постоянного тока

3 мкГц – 1 МГц

1 кОм – 2 ПОм

1 фФ – 0,01 Ф

10^-4 – 10⁵

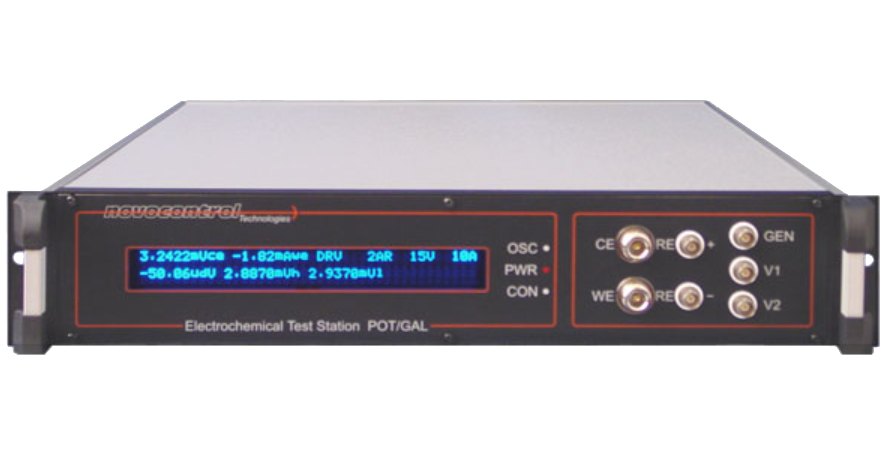

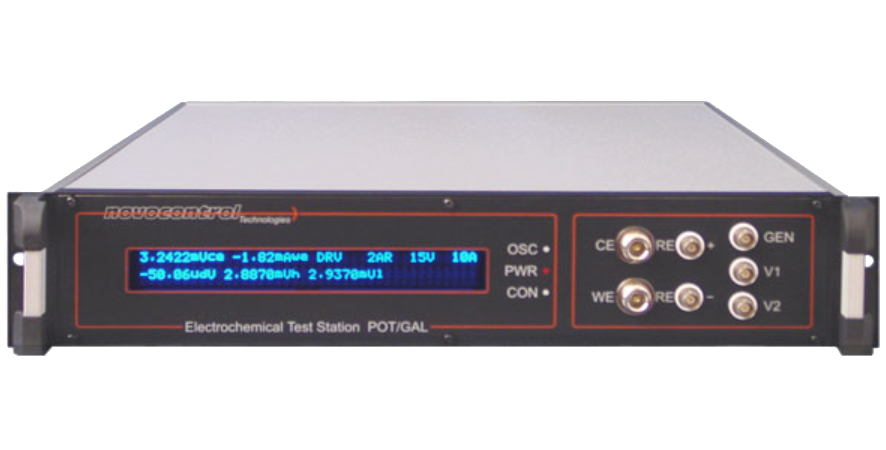

Интерфейс потенциостат-гальваностат POT/GAL 30V 2A

Напряжение потенциостата

± 30 В постоянного и/или переменного тока

Ток гальваностата

± 2 А постоянного и/или переменного тока
