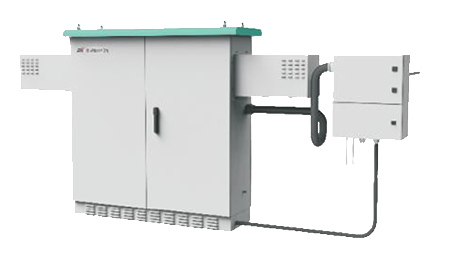

Газоанализатор промышленных выбросов LGA-4500

Focused Photonics Inc.

Газоанализаторы промышленных выбросов LGA-4500 предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации.

Заказать Задать вопрос специалисту

Описание оборудования

Газоанализаторы промышленных выбросов LGA-4500 предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации кислорода, оксида и диоксида углерода, аммиака, сероводорода, цианистого водорода, паров воды, метана, этилена, ацетилена, хлороводорода и фтороводорода. Отличительной особенностью газоанализаторов LGA-4500 является возможность измерения компонентов в горячей/влажной пробе.

Газоанализаторы представляют собой промышленные стационарные автоматические приборы непрерывного действия.

Принцип работы автоматического газоанализатора для мониторинга промышленных выбросов LGA-4500 основан на технологии полупроводниковой лазерной абсорбционной спектроскопии (ПЛАС), подходящей практически для любых условий эксплуатации (высокая температура и давление, агрессивная среда, запыленность.

Диодный лазер излучает луч света, проходящий через анализируемую среду и детектируемый модулем приемника. Длина волны лазерного луча настраивается на характерную линию поглощения определяемого компонента.

Газоанализаторы состоят из блоков излучателя и приемника, устанавливаемых в помещении (в специализированном шкафу). Возможна установка нагреваемой измерительной ячейки (при наличии в измеряемой среде агрессивных и кислотообразующих веществ (NO2, SO2, H2S, HF).

Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току (4-20) мА и (или) по напряжению (0-1) В, а также цифровой выход RS-232.

Основные характеристики

Метрологические характеристики газоанализаторов промышленных выбросов LGA-4500

Определяемый компонент	Предел обнаружения	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной приведенной погрешности, %
Кислород (О₂)	0,01%	(0 – 1) %	± 5
Кислород (О₂)	0,01%	(0 – 100) %	± 2
Хлористый водород (HCl)	0,01 ppm	(0 – 7) млн^-1	± 25
Хлористый водород (HCl)	0,01 ppm	(0 – 8000) млн^-1	± 15
Фтористый водород (HF)	0,02 ppm	(0 – 2) млн^-1	± 25
Фтористый водород (HF)	0,02 ppm	(0 – 10000) млн^-1	± 6
Аммиак (NН₃)	0,4 ppm	(0 – 40) млн^-1	± 25
Аммиак (NН₃)	0,4 ppm	(0 – 100) %	± 10
Оксид углерода (СО)	0,6 ppm	(0 – 60) млн^-1	± 5
Оксид углерода (СО)	0,6 ppm	(0 – 100) %	± 2
Сероводород (H₂S)	2 ppm	(0 – 200) млн^-1	± 25%
Сероводород (H₂S)	2 ppm	(0 – 100) %	± 5%
Метан (CН₄)	10 ppm	(0 – 200) млн^-1	± 10
Метан (CН₄)	10 ppm	(0 – 100) %	± 4
Синильная кислота (НСN)	0,3 ppm	(0 – 30) млн^-1	± 25%
Синильная кислота (НСN)	0,3 ppm	(0 – 10000) млн^-1	± 6
Диоксид углерода (СО₂)	1,5 ppm	(0 – 150) млн^-1	± 6
Диоксид углерода (СО₂)	1,5 ppm	(0 – 100) %	± 2
Этилен (C₂Н₄)	0,6 ppm	(0 – 60) млн^-1	± 15
Этилен (C₂Н₄)	0,6 ppm	(0 – 100) %	± 3
Ацетилен (С₂Н₂)	0,1 ppm	(0 – 10) млн^-1	± 6
Ацетилен (С₂Н₂)	0,1 ppm	(0 – 100) %	± 10%
Вода (Н₂О)	0,3 ppm	(0 – 30) млн^-1	± 25%
Вода (Н₂О)	0,3 ppm	(0 – 100) %	± 10%

Технические характеристики газоанализаторов промышленных выбросов LGA-4500

Потребляемая мощность, Вт, не более	Габаритные размеры, мм, не более	Масса, кг, не более
С холодной экстракцией: 20 С нагреваемой ячейкой: 3000 (без учета нагреваемой линии)	С холодной экстракцией: 2500х1500х450 С нагреваемой ячейкой: 2700х1500х450	С холодной экстракцией: 30 С нагреваемой ячейкой: 350

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

Масса, кг, не более

С холодной экстракцией: 20

С нагреваемой ячейкой: 3000 (без учета нагреваемой линии)

С холодной экстракцией: 2500х1500х450

С нагреваемой ячейкой: 2700х1500х450

С холодной экстракцией: 30

С нагреваемой ячейкой: 350

Условия эксплуатации газоанализаторов промышленных выбросов LGA-4500

— температура окружающей среды, ⁰С	от минус 30 до плюс 60
— относительная влажность	не более 90 % (без конденсации влаги)
— напряжение питания, В	24 или 220
— частота, Гц	50
