Газоанализатор промышленных выбросов LGA-4100
Описание оборудования
Газоанализаторы промышленных выбросов LGA-4100 предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации кислорода, оксида и диоксида углерода, аммиака, сероводорода, цианистого водорода, паров воды, метана, этилена, ацетилена, хлороводорода и фтороводорода.
Газоанализаторы представляют собой промышленные стационарные автоматические приборы непрерывного действия.
Принцип работы автоматического газоанализатора для мониторинга промышленных выбросов LGA-4100 основан на технологии полупроводниковой лазерной абсорбционной спектроскопии (ПЛАС), подходящей практически для любых условий эксплуатации (высокая температура и давление, агрессивная среда, запыленность.
Диодный лазер излучает луч света, проходящий через анализируемую среду и детектируемый модулем приемника. Длина волны лазерного луча настраивается на характерную линию поглощения определяемого компонента.

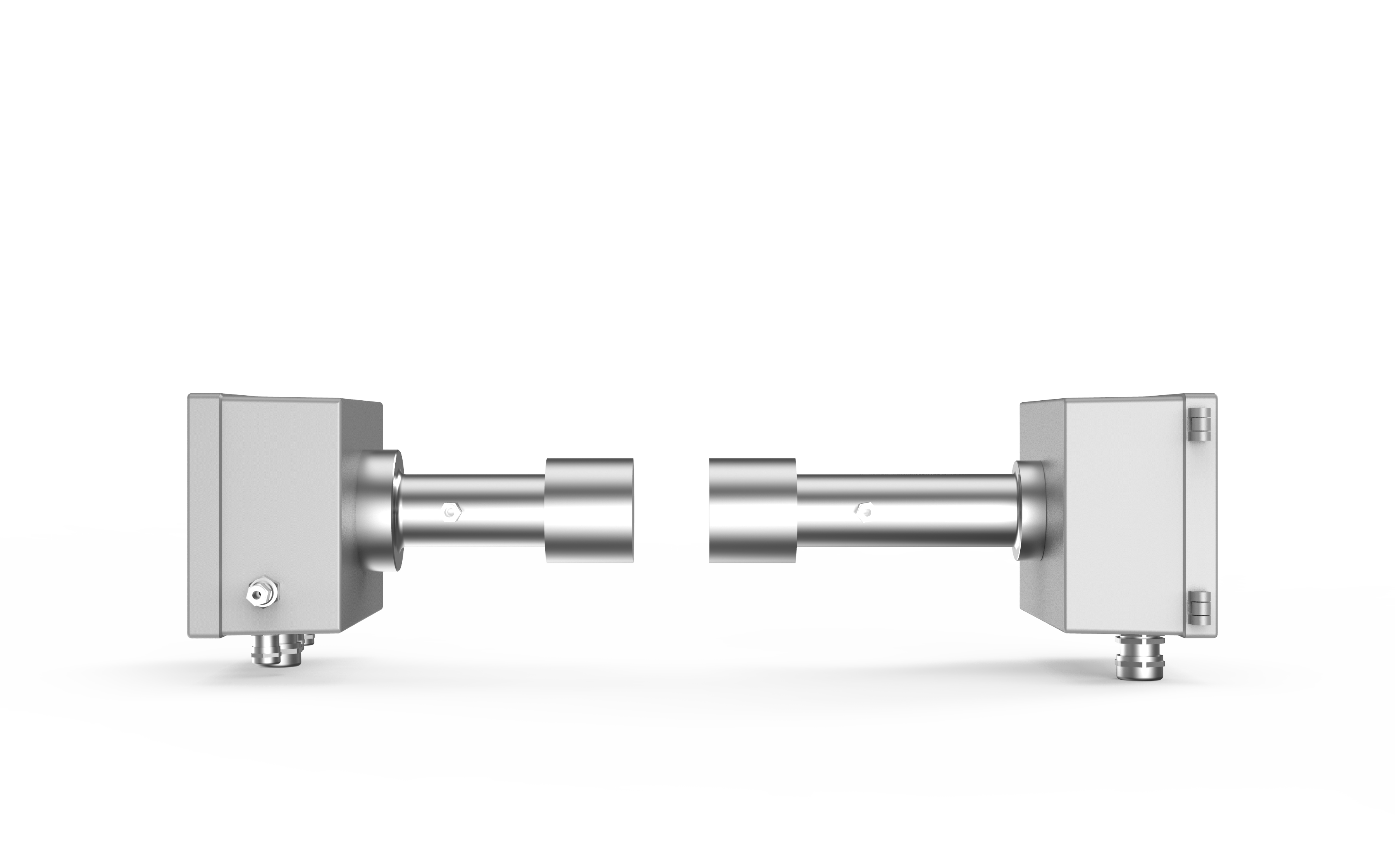

Газоанализаторы состоят из блоков излучателя и приемника, устанавливаемых на фланцы трубопровода, в котором производят измерения. Максимальная длина оптического пути 15 м.
Возможно использование LGA-4100 как трассового газоанализатора.
Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току (4-20) мА и (или) по напряжению (0-1) В, а также цифровой выход RS-232.
Основные характеристики
Метрологические характеристики газоанализаторов промышленных выбросов LGA-4100
|
Определяемый компонент |
Предел обнаружения |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной приведенной погрешности, % |
|---|---|---|---|
|
Кислород (О2) |
0,01% |
(0 – 1) % |
± 5 |
|
(0 – 100) % |
± 2 |
||
|
Хлористый водород (HCl) |
0,01 ppm |
(0 – 7) млн-1 |
± 25 |
|
(0 – 8000) млн-1 |
± 15 |
||
|
Фтористый водород (HF) |
0,02 ppm |
(0 – 2) млн-1 |
± 25 |
|
(0 – 10000) млн-1 |
± 6 |
||
|
Аммиак (NН3) |
0,4 ppm |
(0 – 40) млн-1 |
± 25 |
|
(0 – 100) % |
± 10 |
||
|
Оксид углерода (СО) |
0,6 ppm |
(0 – 60) млн-1 |
± 5 |
|
(0 – 100) % |
± 2 |
||
|
Сероводород (H2S) |
2 ppm |
(0 – 200) млн-1 |
± 25% |
|
(0 – 100) % |
± 5% |
||
|
Метан (CН4) |
10 ppm |
(0 – 200) млн-1 |
± 10 |
|
(0 – 100) % |
± 4 |
||
|
Синильная кислота (НСN) |
0,3 ppm |
(0 – 30) млн-1 |
± 25% |
|
(0 – 10000) млн-1 |
± 6 |
||
|
Диоксид углерода (СО2) |
1,5 ppm |
(0 – 150) млн-1 |
± 6 |
|
(0 – 100) % |
± 2 |
||
|
Этилен (C2Н4) |
0,6 ppm |
(0 – 60) млн-1 |
± 15 |
|
(0 – 100) % |
± 3 |
||
|
Ацетилен (С2Н2) |
0,1 ppm |
(0 – 10) млн-1 |
± 6 |
|
(0 – 100) % |
± 10% |
||
|
Вода (Н2О) |
0,3 ppm |
(0 – 30) млн-1 |
± 25% |
|
(0 – 100) % |
± 10% |
Технические характеристики газоанализаторов промышленных выбросов LGA-4100
|
Потребляемая мощность, Вт, не более |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|---|---|---|
|
20 |
755 х 188 х 288 – блок излучателя 829 х 188 х 288 – блок приемника |
по 10 – блоки излучателя и приемника |
Условия эксплуатации газоанализаторов промышленных выбросов LGA-4100
|
— температура окружающей среды, 0С |
от минус 30 до плюс 60 |
|---|---|
|
— относительная влажность |
не более 90 % (без конденсации влаги) |
|
— напряжение питания, В |
24 или 220 |
|
— частота, Гц |
50 |
Тип взрывозащиты: Expxmd IICT5
Температура пробы: 0 — 1400°C для О2, СО, СО2, Н2О
0 — 500°C для остальных газов.
Давление пробы: 0.1 — 2 атм.
Дополнительное обеспечения: воздух КИП 3.6 атм.
Способ и условия установки: монтаж на фланцах DN50/PN2.5 непосредственно на дымоходе.

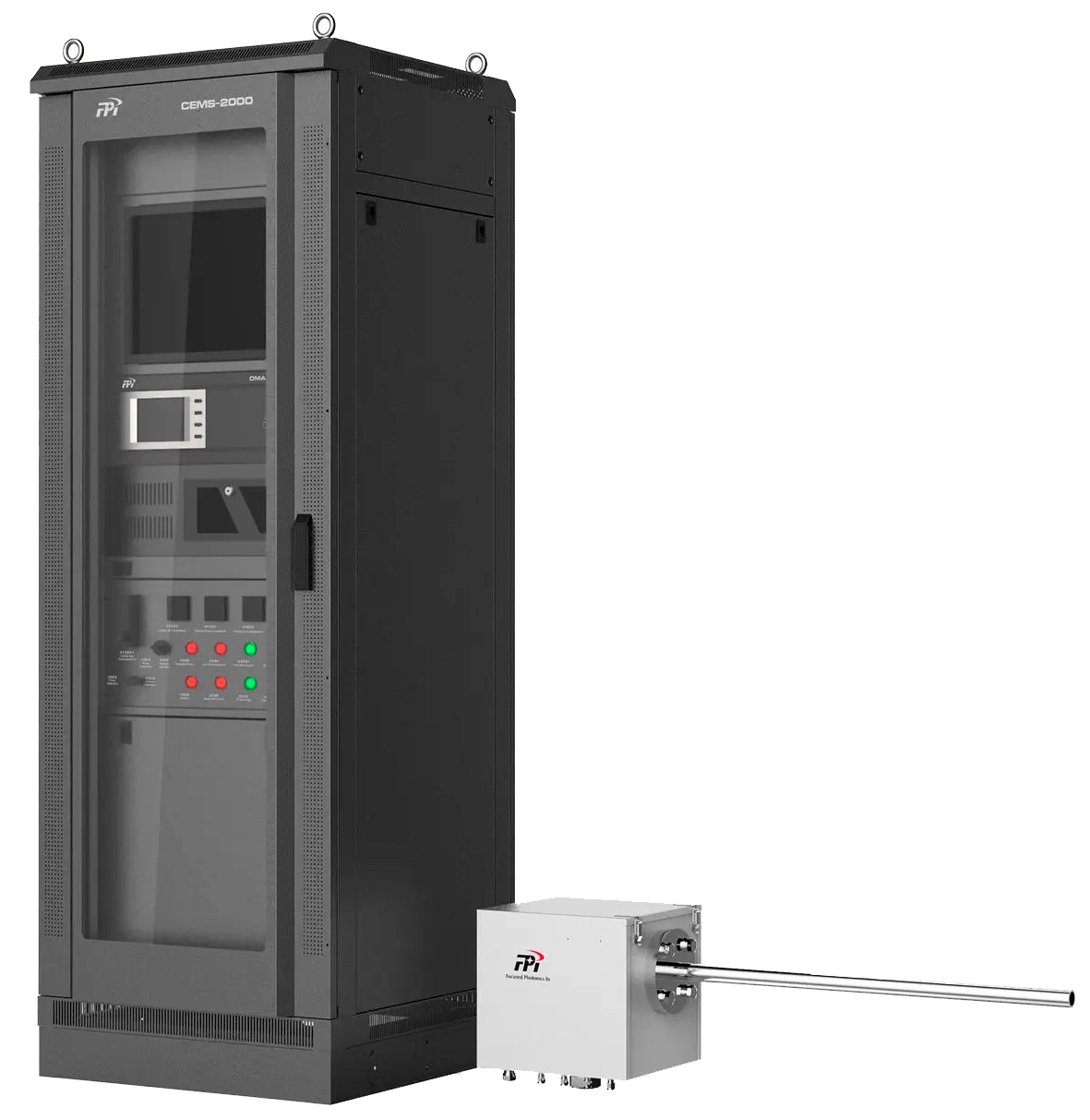

Автоматическая система непрерывного мониторинга промышленных выбросов CEMS-2000
