X-One-FS / X-One-FP – Поточные анализаторы нефтепродуктов в воде

Взрывозащищенные анализаторы для для контроля содержания нефтепродуктов в воде методом лазерноиндуцированной флуоресценции. Модульная конструкция включает центральный контроллер с возможностью подключения до двух измерительных модулей: X-One-FS (для установки на байпас) и X-One-FP (для монтажа в поток). Приборы обеспечивают непрерывный и точный анализ в реальном времени, помогая оперативно контролировать процессы и повышать эффективность систем водоочистки.

Заказать Задать вопрос специалисту

Описание оборудования

Анализатор нефтепродуктов в воде методом лазерноиндуцированной флуоресценции

Установка либо прямо в поток, либо на байпас для опасных зон

Advanced Sensors X-One это следующее поколение хорошо известных взрывозащищенных анализаторов нефтепродукта в воде.

Анализаторы состоят из центрального контроллера с возможностью подключения до двух модулей. Модули возможно подключать как на боковой поток (установка на байпас – анализатор X-One-FS), либо напрямую в поток (анализатор X-One-FP). Анализаторы X-One-FP и X-One-FS используют метод индуцированной лазерной флуоресценции для обеспечения постоянного точного анализа содержания нефтепродукта в воде в широких диапазонах измерения. Надежные данные в режиме реального времени позволяют операторам оценивать ход процесса и вносить в него своевременные коррективы для повышения его эффективности. Также анализаторы X-One имеют возможность подключения третьего стороннего сенсора к контроллеру через интерфейс Modbus и выход 4-20 mA.

Анализаторы серии X-One включают в себя следующие конфигурации:

X-One-FS	Установка с обводным контуром с одной измерительной ячейкой (установка с отбором)

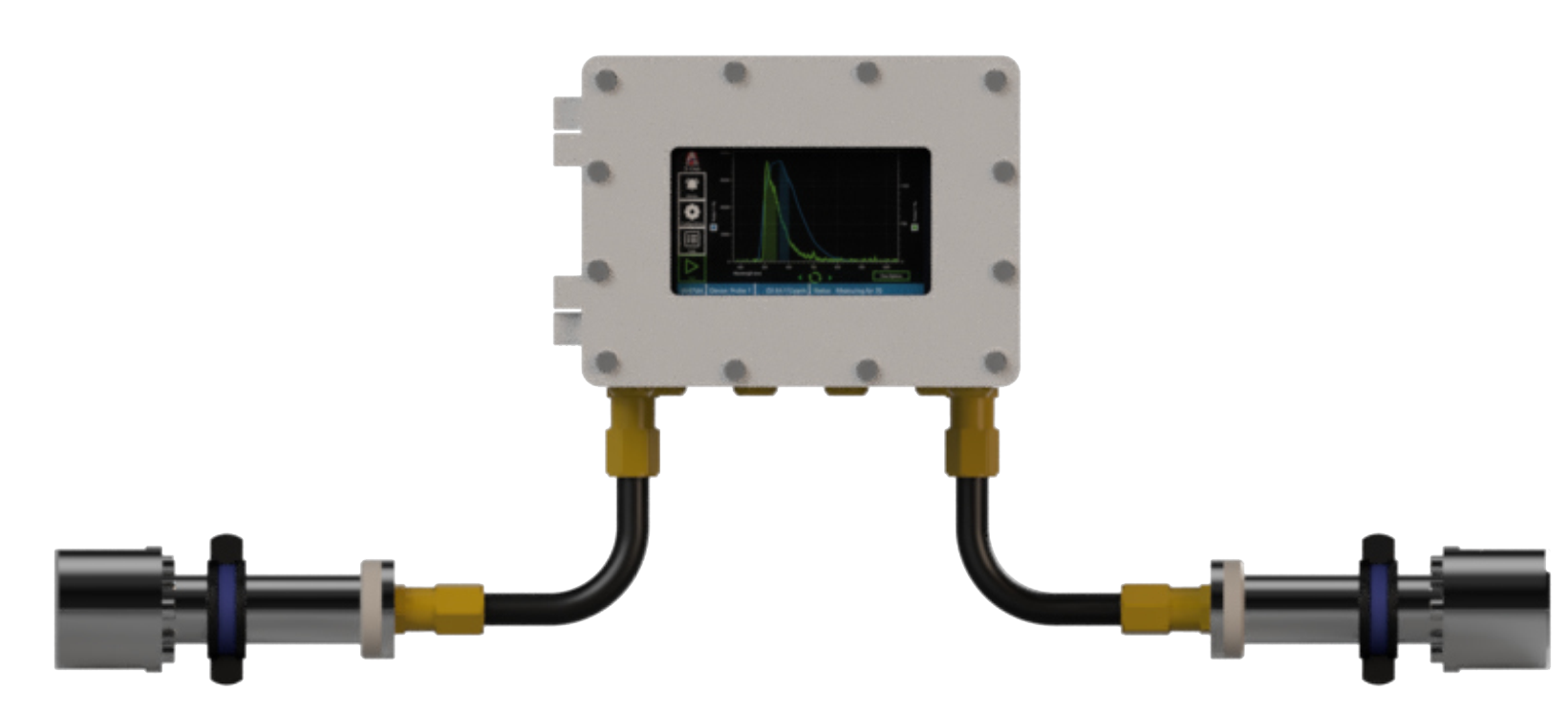

X-One-FS-FS	Установка с обводным контуром с двумя измерительными ячейками (установка с отбором)

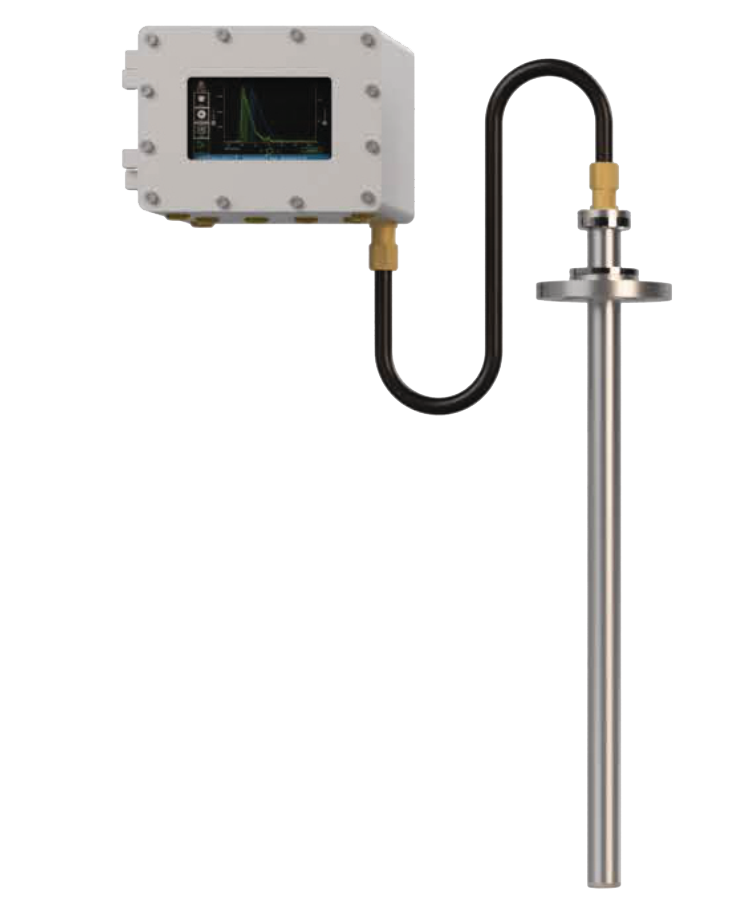

X-One-FP	Установка в поток с одним пробоотборным зондом (установка в трубу)

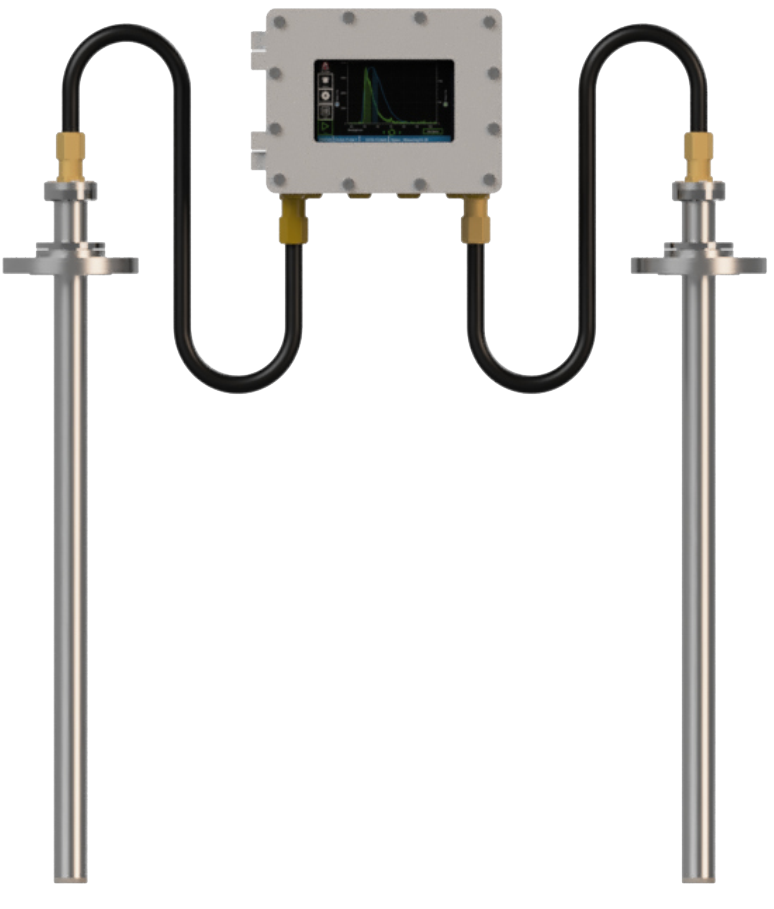

X-One-FP-FP	Установка в поток с двумя пробоотборными зондами (установка в трубу)

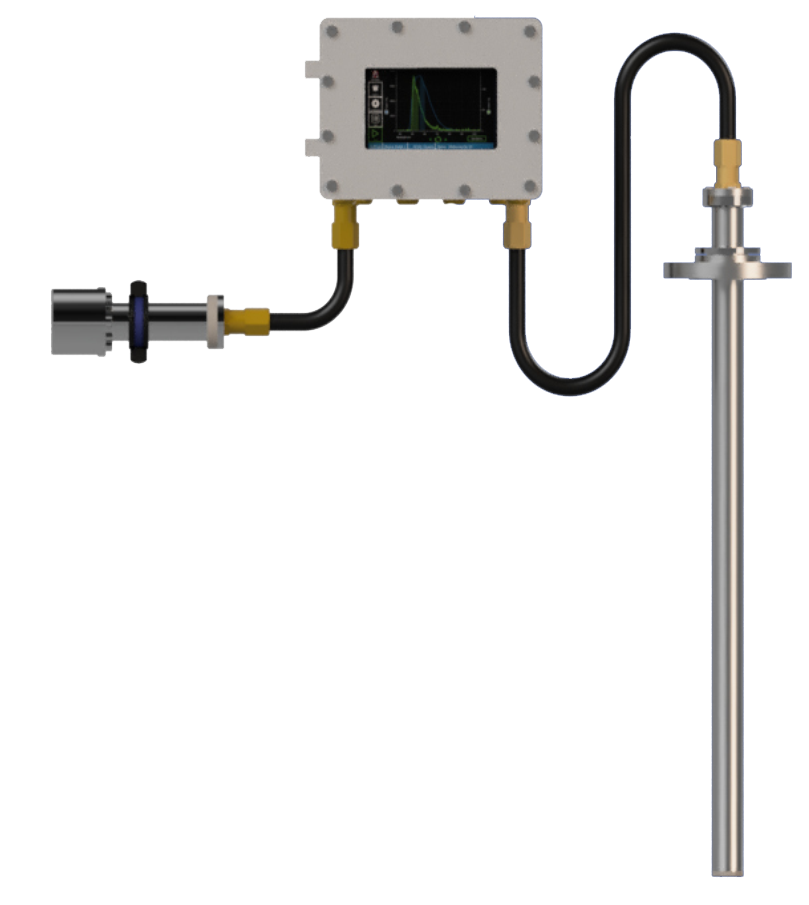

X-One-FS-FP	Комбинация с одним обводным контуром и одним пробоотборным зондом (установка с отбором и в трубу)

Направление применения

Анализаторы X-One могут применяться в технологиях контроля дренирования резервуаров/аппаратов, повышения эффективности промышленных процессов, секциях/установках по охлаждению и биологической очистки воды, установках очистки сточных вод, а также для обнаружения утечек нефтепродуктов/нефти. Подбор конфигурации в каждом конкретном случае определяется индивидуально.

Описание X-One-FS / X-One-FP – Поточные анализаторы нефтепродуктов в воде

Возможности и преимущества

X-One-FS / FP

• Компактность, низкий вес

• Низкая стоимость владения

• Независимый контроллер позволяет подключать третий сенсор

• Не требуется обслуживание, искусственный интеллект использует ультразвуковую очистку при необходимости

• Стабильная и точная работа

• Не требуется система пробоподготовки

• Срок службы лазера – 36 месяцев. (В два раза дольше по сравнению с предыдущими моделями)

• Не требуется дополнительная калибровка и нет дегенерации сигнала на протяжении 36 месяцев

• Один и тот же образец может быть использован для контроля в лаборатории

• Удаленный контроль работы

• Выходные удаленные интерфейсы HART, Modbus, Ethernet и 4-20mA

• Доступ по отпечатку пальца

• Ультразвуковая автоматическая самоочистка

• Лазерноиндуцированная флуресценция [LIF]

• Возможность использования двух методов измерения

• Удаленный контроль и диагностика

• Простота установки

• Специальное представление сигнала флуоресценции

• Возможность подключения третьего сенсора через интерфейс Modbus и 4-20mA

• Хранение всех данных

• Экспорт данных в формате .PDF и .CSV

• Опционально – встроенная точка отбора проб для лабораторного анализа

Основные характеристики

Измерение
Принцип измерения	Лазреноиндуцированная флуоресценция
Принцип очистки	Автоматический ультразвуковой (на базе ИИ)
Диапазон	0-20,000 ppm (1)
Повторяемость	±1% от диапазона измерения (2)
Точность	±1% от диапазона измерения (2)
Частота измерений	1 раз в секунду, постоянный вывод результат (3)
Рабочие условия
Рабочая температура	До +200°C
Рабочее давление	До 104 бар изб.
Расчетное давление	До 312 бар изб.
Скорость потока с пробоотбором	Номинальная 10 м/с (4)
Скорость потока с измерительной ячейкой	До 25 л/мин (4)
Температурный режим
Рабочая температура	От минус 20°C до плюс 60°C
Характеристики спектрометра
Измеряемая длина волны	475-1,050 нм
Пиксельное разрешение	0.24 нм
Питание
Напряжение	От 100 до 240 В, переменный ток
Частота тока	50 или 60 Гц
Потребляемая мощность	25 Вт нормальный режим работы, 150 Вт пиковый режим работы
Сертификация
Защита	IP66 и IP68
Защита корпуса	NEMA 4X
USA + Canada Контроллер	Class 1 Div 2 Groups C,D, T6 Ta=-20oC to +60oC
USA+Canada (Проба или ячейка)	Class 1 Div 2 Groups C,D, T5 Ta =-20oC to +60oC Максимальная температура жидкости +100oC Или Class 1 Div 2 Groups C,D, T3 Ta =-20oC to +60oC Максимальная температура жидкости +200oC
IECEx Контроллер	II 2 G Ex db [op is IIC T4 Gb] IIB T6 Gb Ta = -20oC to +60oC
IECEx (Проба или ячейка)	II 2G Ex db [op is IIC T4 Gb ] IIB T5 Gb Ta = -20oC to +60oC Максимальная температура жидкости 100oC или II 2G Ex db [op is IIC T4 Gb ] IIB T3 Gb Ta = -20oC to +60oC Максимальная температура жидкости 200oC
Бразилия	Inmetro
Великобритания	UKCA
CE compliant
Хранилище, доступ и интерфейсы
2 x 4-20 mA Выход	Могут быть сделаны как активными, так и пассивными на заводе изготовителе.
1 x 4-20 mA Вход	Информация со сторонних сенсоров выводится на дисплей контроллера
До 4 x цифровых входов До 3 x Цифровых выходов (сухие контакты)	Старт/Стоп контроль цикла Возможность использовать для сигнализации
Удаленный доступ	Windows удаленный рабочий стол
Хранение данных	>10 лет
Использование пароля	3-х уровневая защита пароля
Размер и масса
Масса	Контроллер 24 кг Пробоотборник 6 кг Ячейка 3.5 кг
Размеры	Котроллер 280 мм x 200 мм x 195 мм (ДхШхГ) Пробоотборник. До 1 м с диаметром 38 мм Увеличение длины по запросу Ячейка Длина 225 мм, Диаметр 76.5 мм (Max)
Опциональные интерфейсы
HART	Hart version 7
Modbus RTU выход	Modbus по запросу
Modbus RTU вход	Имеется возможность подключения третьего устройства (5)
Расширенный Ethernet	2 wire соединения, до 1,3 км
Дополнительная информация
Кабельные каналы	8 x M20
Мокрые компоненты	Сталь 316L, 25 Cr Duplex, 22 Cr Duplex, Hastelloy C-276, Monel 400, Inconel 625, Incoloy 825 и другие варианты исполнения возможны по запросу
Материал контроллера	Сталь 316L
Длинна кабеля	До 30 м
Двойная ячейка X-One-FS-FS Проба и ячейка X-One-FS-FP Двойная проба X-One-FP-FP	Допускается двойное измерение
Analyser Stand	Опционально
Дополнительная информация по ячейке
Присоединение	½” NPT соединение (опциональные варианты соединения возможны
Опциональное ультразвуковое смешение	Через дополнительный опциональные клапан на потоке
Дополнительная информация по пробе
Горячий ввод/вывод	До 104 баризб
Размер фланцев	2” ASME RF 150#, 300#, 600# (различные размеры доступны по запросу)
